Porte sectionnelle
bardage affleurant Hörmann
L'ALR F42 bauseitige Beplankung est le cadre aluminium Hörmann conçu pour disparaître dans la façade. Les profilés 42 mm avec remplissage PU reçoivent le bardage de votre choix - bois, métal, céramique, HPL, Alucobond, Trespa Meteon - posé affleurant sur chantier pour une porte de garage invisible qui prolonge la peau du bâtiment. Largeurs jusqu'à 7 000 mm, hauteurs jusqu'à 4 500 mm, jusqu'à 200 000 cycles avec l'équipement longue durée en option.
La porte qui disparaît dans la façade
L'ALR F42 bardage affleurant est un choix architectural avant d'être un choix technique. Sa structure aluminium est pensée pour accueillir le revêtement de façade sans cassure visuelle - ni rail apparent, ni retour de panneau, ni arête qui trahit la présence de la porte.
Cadre aluminium 42 mm support de bardage
Les profilés aluminium Hörmann ALR F42 avec remplissage PU sandwich forment un cadre plan et rigide, calibré pour recevoir le bardage de façade posé directement par le façadier. La structure reste dans l'épaisseur de la peau du bâtiment, sans surépaisseur.
Continuité de façade totale
Les profilés de montage verticaux invisibles permettent de poser des lames de bois, cassettes métalliques, plaques céramique ou panneaux composites dans le même plan, le même calepinage et les mêmes joints creux que le reste de la façade. La porte devient un pan de mur motorisé.
Isolation U = 2,6 W/m²K
Le panneau aluminium à remplissage PU affiche U = 2,6 W/m²K porte installée. Avec ThermoFrame, cette valeur reste stable et limite les ponts thermiques au niveau du cadre - un compromis raisonné entre performance thermique et contraintes de bardage lourd.
Jusqu'à 200 000 cycles (option)
Même avec le poids additionnel du bardage client (bois massif, céramique, Alucobond), la ferrure Hörmann, les ressorts de torsion et les galets sont dimensionnés pour jusqu'à 50 000 manœuvres en version standard, 200 000 avec l'équipement longue durée en option. Les ressorts sont recalculés en usine selon le poids de bardage déclaré.

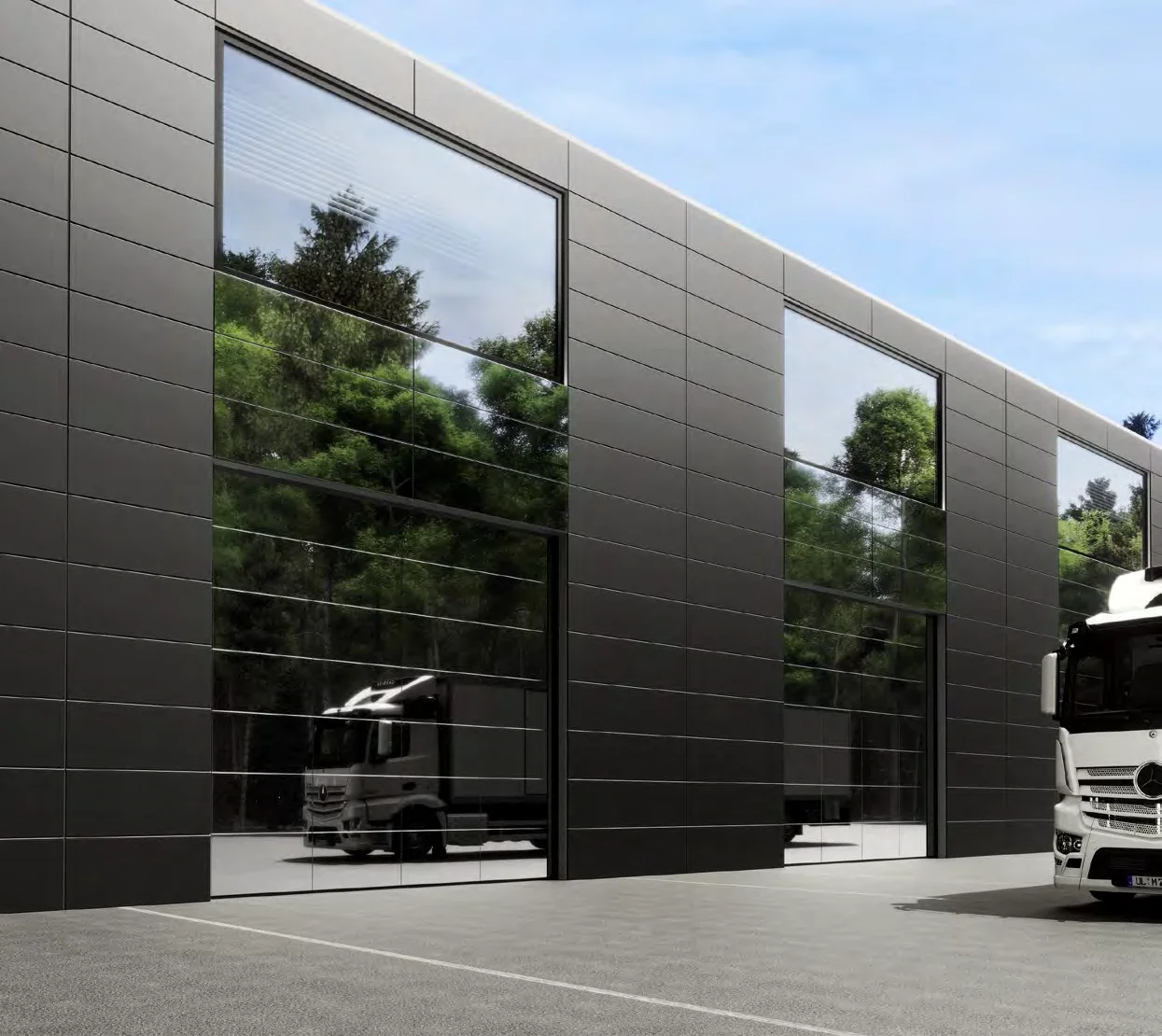

Option Vitraplan - vitrage affleurant
La variante Vitraplan remplace le bardage par un vitrage Duratec teinté gris monté au ras de la structure. Effet miroir architectural, jusqu'à 6 000 mm de large et 7 000 mm de haut - une option plébiscitée pour les concessions automobiles et showrooms premium.
Portillon intégré sans seuil
Un Schlupftür peut être intégré dans la structure ALR F42 sans rompre la continuité du bardage : le revêtement façade se prolonge sur le vantail du portillon, maintenant l'effet porte invisible même quand l'accès piéton est actif. Sans seuil, conforme accessibilité.
Fiche technique ALR F42 bardage
Données Hörmann catalogue Portes Sectionnelles Industrielles. Valeurs pour la porte installée nue (hors bardage client), ferrure standard. Le bardage final est défini projet par projet selon la charte de façade.
Trois configurations ALR F42 affleurantes
La gamme bardage affleurant se décline en trois versions catalogue Hörmann : la base ALR F42 à bardage client, et deux variantes Vitraplan à vitrage ou panneaux composites affleurants. Toutes conservent la même ferrure et les mêmes motorisations industrielles.

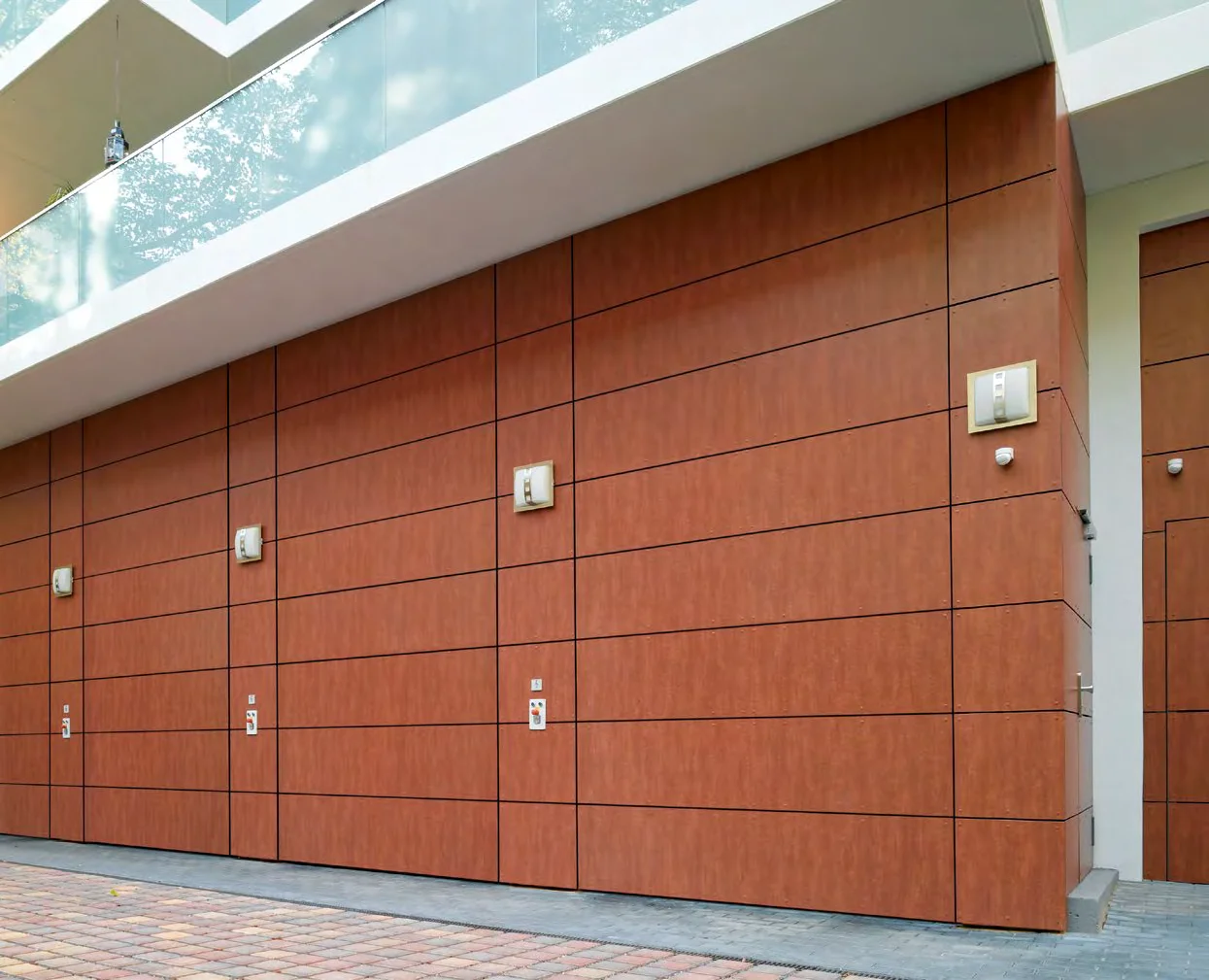

ALR F42 bardage affleurant
(ALR F42 bauseitige Beplankung)Base aluminium nue pour bardage client en bois, métal, céramique, HPL ou composite. Le bardage est fourni et posé par le façadier du projet sur les profilés de montage verticaux invisibles Hörmann, pour une continuité parfaite avec la peau du bâtiment.
- › 42 mm aluminium PU
- › 2 000 - 7 000 mm
- › Hauteur max. 4 500 mm
- › U = 2,6 W/m²K

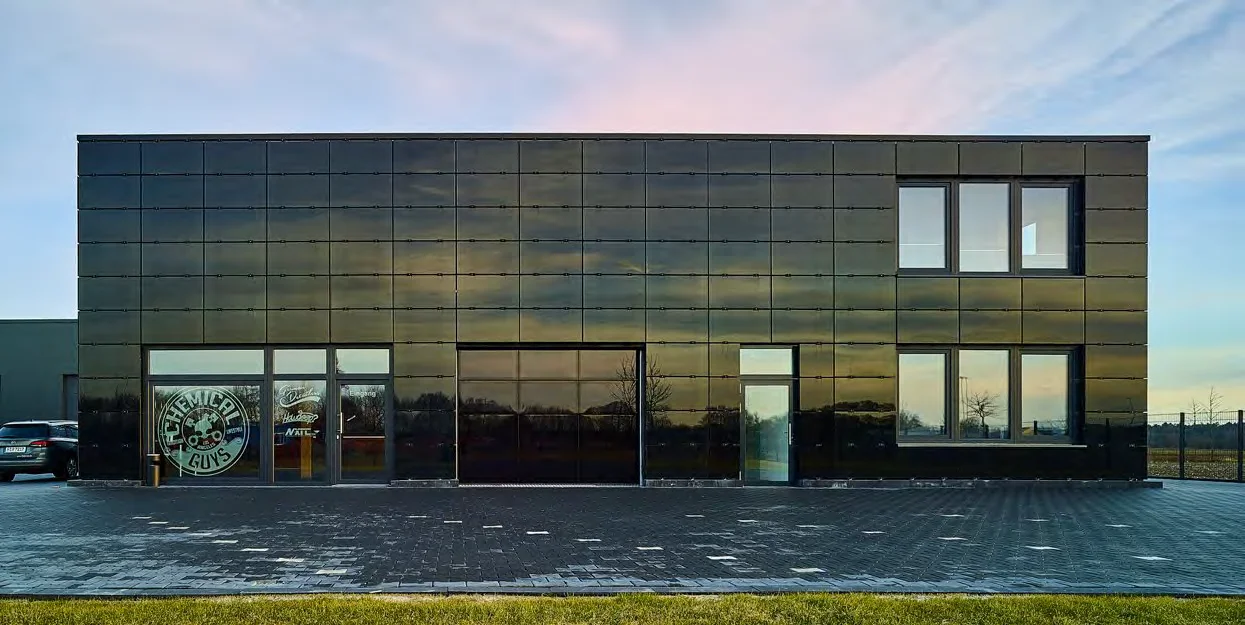

ALR F42 Vitraplan
(ALR F42 Vitraplan)Version premium avec vitrage Duratec teinté gris monté affleurant, effet miroir architectural. Plage de dimensions élargie pour les façades vitrées de showrooms et concessions : jusqu'à 6 000 mm de large et 7 000 mm de haut.
- › Vitrage Duratec affleurant
- › 2 000 - 6 000 mm
- › Hauteur max. 7 000 mm
- › U = 3,2 W/m²K

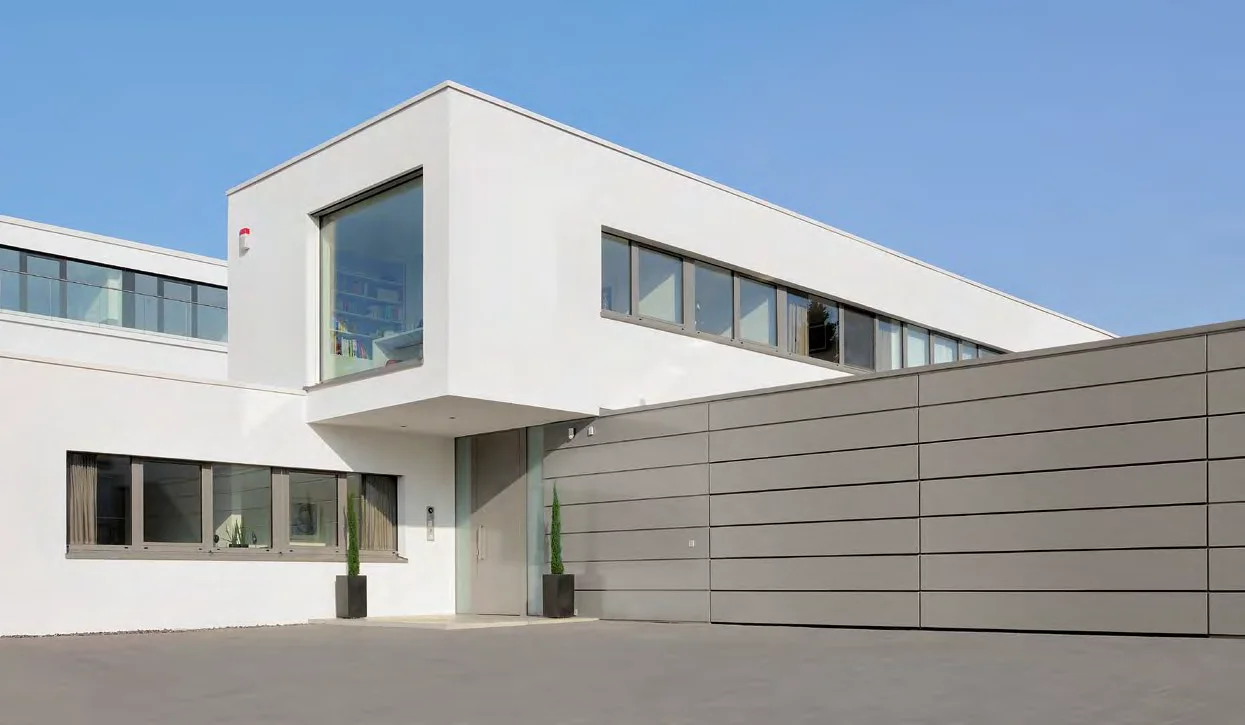

ALR F42 Vitraplan AT
(ALR F42 Vitraplan AT)Version avec panneaux de façade Alucobond ou Trespa Meteon intégrés affleurants en usine. Idéale quand le bardage choisi appartient aux gammes compatibles Vitraplan AT - intégration architecturale parfaite avec la performance thermique U = 2,6 W/m²K préservée.
- › Panneaux Alucobond / Trespa Meteon
- › 2 000 - 6 000 mm
- › Hauteur max. 7 000 mm
- › U = 2,6 W/m²K
4 motorisations Hörmann compatibles
L'ALR F42 bardage affleurant est compatible avec quatre motorisations industrielles Hörmann. Le choix dépend du poids final de la porte (cadre + bardage client), du nombre de cycles quotidiens et de l'exigence de vitesse. Notre bureau d'études valide la motorisation après déclaration du poids de bardage.
WA 300 S4
Motorisation sur arbre 230 V avec Soft-Start / Soft-Stopp et limitation de force intégrée. Jusqu'à 150 cycles/jour. Adaptée aux façades de commerce et showrooms à trafic modéré.
- › 230 V
- › 0,19 m/s
- › 150 cycles/jour max
- › Soft-Start/Stopp
WA 500
Motorisation sur arbre 230 V / 400 V, grande robustesse pour le poids supplémentaire du bardage client. 12 cycles/heure en 230 V, 15 en 400 V - le choix type pour une concession automobile active.
- › 230 V / 400 V
- › 0,3 m/s
- › 12 à 15 cycles/heure
- › Usage intensif
WA 500 FU
Motorisation sur arbre à variateur de fréquence, vitesse jusqu'à 1,0 m/s avec Kettenbox et commande 560. 25 cycles/heure (30 avec service renforcé). Recommandée quand l'esthétique affleurante accompagne un flux commercial intense.
- › Variateur FU
- › 1,0 m/s
- › 25 (30) cycles/heure
- › Kettenbox
ITO 500 FU
Motorisation sur rail avec variateur de fréquence. Jusqu'à 25 cycles/heure, 0,5 m/s. Idéale quand les contraintes latérales du bardage ou de la structure imposent un moteur déporté.
- › Sur rail
- › Variateur FU
- › 0,5 m/s
- › 25 cycles/heure
Un projet de porte affleurante façadeau Luxembourg ?
Visite technique gratuite avec relevé dimensionnel et coordination façadier. Étude de bardage, choix motorisation, devis gratuit et rapide. Nous travaillons main dans la main avec votre architecte.
Conformité européenne complète
Chaque installation ALR F42 bardage affleurant est livrée avec déclaration de conformité CE, PV de mise en service et documentation technique. Les normes couvertes sont identiques à celles d'une sectionnelle industrielle Hörmann standard.
EN 13241 - Portes industrielles, commerciales et de garage
Norme harmonisée européenne régissant les exigences de sécurité et de performance pour toutes les portes motorisées. Obligatoire pour le marquage CE, y compris avec bardage rapporté.
EN 13241:2003+A2:2016EN 12453 - Sécurité d'utilisation des portes motorisées
Exigences de sécurité pour l'usage des portes à actionnement motorisé : forces, détection obstacles, boutons-poussoirs. Validée avec le poids de bardage déclaré.
EN 12453:2017EN 12424 - Résistance au vent classe 3 à 4
Classification de la résistance au vent pour une porte de façade. L'ALR F42 est classée 3 (classe 4 jusqu'à 4 000 mm de large), compatible avec les façades exposées en zone urbaine et périurbaine luxembourgeoise.
EN 12424DIN EN 18040-1 - Accessibilité bâtiments publics
Exigences d'accessibilité pour portillons intégrés sans seuil, applicable si un Schlupftür est intégré dans la porte affleurante.
DIN EN 18040-1:20104 projets types porte affleurante
Le bardage affleurant est un choix d'architecte. Voici les quatre contextes où nous recevons le plus de projets ALR F42 au Luxembourg - avec la combinaison bardage + motorisation qui revient le plus souvent.
Architecture contemporaine et bâtiments représentatifs
Maisons d'architecte avec garage façade, sièges sociaux, bâtiments tertiaires signature. L'objectif est l'invisibilité totale de la porte dans la peau du bâtiment.
Showrooms et concessions automobiles
Vitrines véhicules où la porte doit soit disparaître dans la façade, soit participer à l'effet miroir vitré du showroom. Trafic modéré mais exigence esthétique maximale.
Façades de commerce et bureaux
Commerces urbains avec accès véhicule (livraison, parking employés) où la porte doit respecter le calepinage de la façade Alucobond ou Trespa existante.
Intégration dans bardage existant
Rénovation ou extension devant s'accorder à une façade déjà en place (bois, zinc, tôle nervurée). Le façadier pose le même bardage que la façade sur la porte.
Personnalisation catalogue Hörmann
Les options spécifiques au bardage affleurant permettent d'ajuster le cadre ALR F42 au projet architectural et au bardage retenu. Toutes sont référencées au catalogue Hörmann Portes Sectionnelles Industrielles.
Budget porte bardage affleurant
Chaque porte ALR F42 est chiffrée sur devis gratuit, pose incluse, bardage client non compris. Le budget final dépend du bardage choisi, du travail de coordination façadier et du dimensionnement.
ALR F42 bardage affleurant + WA 300 S4
Cadre ALR F42 nu prêt à recevoir le bardage client, motorisation WA 300 S4, finition de base. Le bardage est fourni et posé par le façadier du projet.
- Cadre aluminium ALR F42 42 mm
- Profilés de montage verticaux invisibles
- Motorisation WA 300 S4
- 5 sécurités standard EN 13241
- Pose et mise en service
- Coordination avec le façadier
ALR F42 Vitraplan AT + WA 500
Version avec panneaux Alucobond ou Trespa Meteon affleurants posés en usine, motorisation WA 500. Le choix type pour une concession automobile ou un bâtiment représentatif.
- Cadre ALR F42 + panneaux Vitraplan AT
- Panneaux Alucobond ou Trespa Meteon
- Motorisation WA 500
- ThermoFrame
- Clavier à code encastrable
- Déclaration CE + documentation
ALR F42 Vitraplan + WA 500 FU
Version Vitraplan à vitrage Duratec teinté gris affleurant, motorisation WA 500 FU jusqu'à 1,0 m/s. Effet miroir architectural pour showrooms et vitrines véhicules premium.
- Cadre ALR F42 + vitrage Duratec Vitraplan
- Motorisation WA 500 FU (1,0 m/s)
- ThermoFrame
- Émetteur HSE BiSecur
- Feu de signalisation discret
- Étude architecturale et coordination
Le budget exact dépend du bardage retenu, du poids à motoriser et de la coordination façadier. Visite technique gratuite sur site au Luxembourg, devis détaillé gratuit et rapide.
Demander un devis architecturalQuestions fréquentes
