Motorisation sur arbre
Hörmann Wellenantrieb
La gamme Wellenantrieb (WA) de Hörmann est le standard du marché pour la motorisation de portes sectionnelles industrielles. Du WA 300 S4 économique au WA 500 FU haute performance (jusqu'à 1,0 m/s, 25 à 30 cycles/h), chaque modèle se monte directement sur la federwelle de la porte. Fermelux dimensionne, installe et maintient ces motorisations sur tout le Grand-Duché.
Pourquoi choisir le Wellenantrieb Hörmann
La motorisation sur arbre est la solution la plus répandue en industrie et logistique. Montée directement sur la federwelle, elle transmet le couple sans chaîne intermédiaire (sauf version Kettenbox). C'est le choix naturel quand l'espace latéral est disponible.
3 niveaux de performance, un seul standard
WA 300 S4 pour les ateliers à trafic modéré (150 cycles/jour), WA 500 pour l'usage intensif quotidien (15 cycles/h), WA 500 FU pour les flux logistiques rapides (jusqu'à 1,0 m/s, 25 à 30 cycles/h). Même principe de montage, même fiabilité Hörmann.
Soft-Start / Soft-Stopp (WA 300 S4, WA 500 FU)
Le WA 300 S4 et le WA 500 FU intègrent un démarrage et un arrêt progressifs qui protègent la mécanique du panneau et réduisent le bruit. Pour bénéficier de cette fonction sur une porte à forte cadence, choisissez la version à variateur WA 500 FU plutôt que le WA 500.
Kettenbox pour espace latéral réduit
La version avec Kettenbox (boîtier à chaîne latéral) ne nécessite que 200 mm de dégagement au lieu de se monter en direct sur l'arbre. Elle convient à tous les types de porte jusqu'à 7 500 mm de hauteur et assure une transmission indirecte particulièrement douce.
Limitation de force EN 12453
La limitation de force est de série sur toute la gamme WA. Sur les portes sans Schlupftür, aucune installation sur le tablier (SKS, Schlaffseilschalter) n'est nécessaire - réduction des coûts et des risques de panne.
Wartungsentriegelung sans démontage
Lors des contrôles annuels obligatoires, le moteur n'a pas besoin d'être démonté de la federwelle. Le dispositif de Wartungsentriegelung intégré libère l'embrayage en quelques secondes - gain de temps et réduction du coût de maintenance.
Standby < 2 W avec Energiespar
Avec la steuerung 560, les moteurs WA 500 et WA 500 FU passent en mode veille < 2 W sans accessoire connecté. Sur un parc de 10 portes, l'économie annuelle est significative par rapport aux motorisations sans gestion d'énergie.
Fiche technique gamme Wellenantrieb
Données extraites du catalogue officiel Hörmann Industrie-Sektionaltore. Les cycles sont donnés à température ambiante standard ; jusqu'à 40 °C ambiant, 5 cycles/heure supplémentaires sont possibles selon Hörmann.
La gamme complète motorisation sur arbre
Trois motorisations pour couvrir tous les usages industriels : du hall d'atelier au centre logistique haute cadence. Fermelux vous aide à choisir selon votre nombre de cycles, la taille de la porte et votre budget.

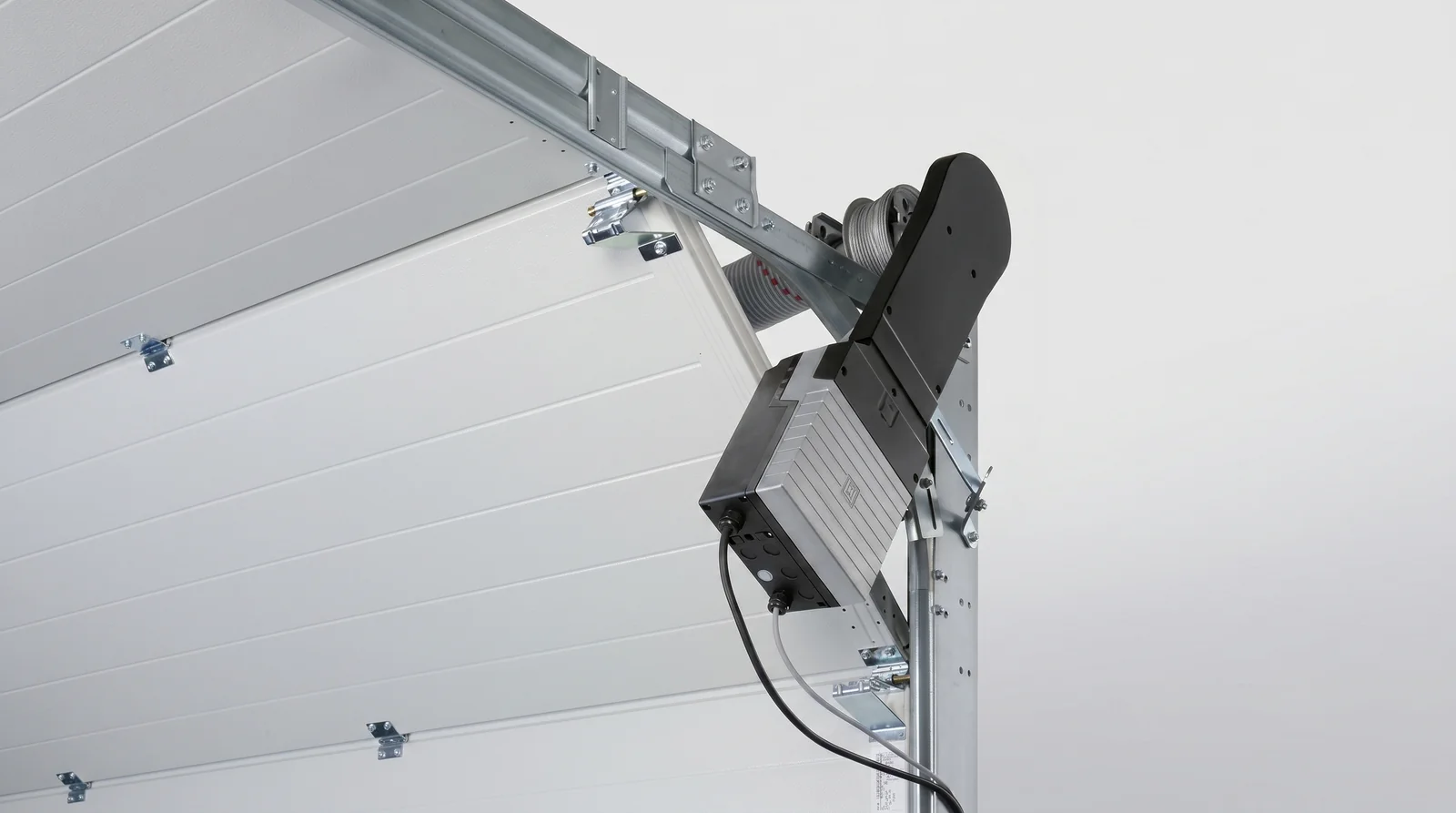

WA 300 S4
(WA 300 S4)L'entrée de gamme intelligente. 230 V monophasé, Soft-Start/Soft-Stopp et limitation de force de série, jusqu'à 150 cycles/jour. Prix inférieur de 30 % à un moteur triphasé. Idéal pour ateliers, garages privatifs industriels, halls à trafic modéré.
- › 230 V
- › 0,19 m/s
- › 150 cycles/jour
- › Soft-Start/Stopp
- › Jusqu'à 6 m de large

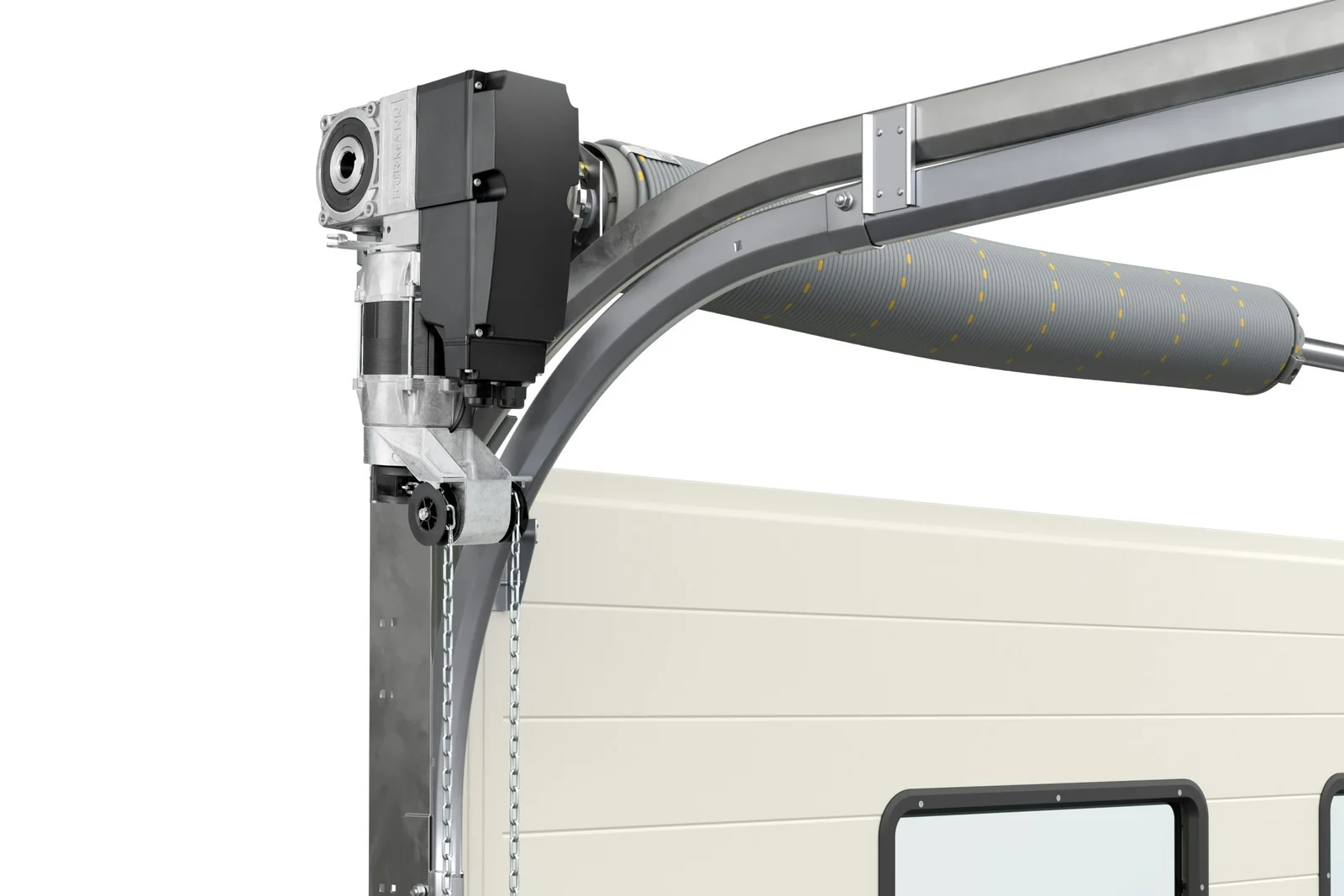

WA 500
(WA 500)Le moteur industriel robuste. 230 V ou 400 V triphasé, grande laufruhe (silence de fonctionnement), aucune limitation de taille de porte en 400 V. Jusqu'à 15 cycles/heure en 400 V (12 en 230 V), 20 avec l'option service renforcé. Le choix de base pour les sites logistiques et de production.
- › 230 V / 400 V
- › 0,3 m/s
- › 15-20 cycles/h
- › Sans limite taille (400 V)
- › Poids max 350 kg (230 V)

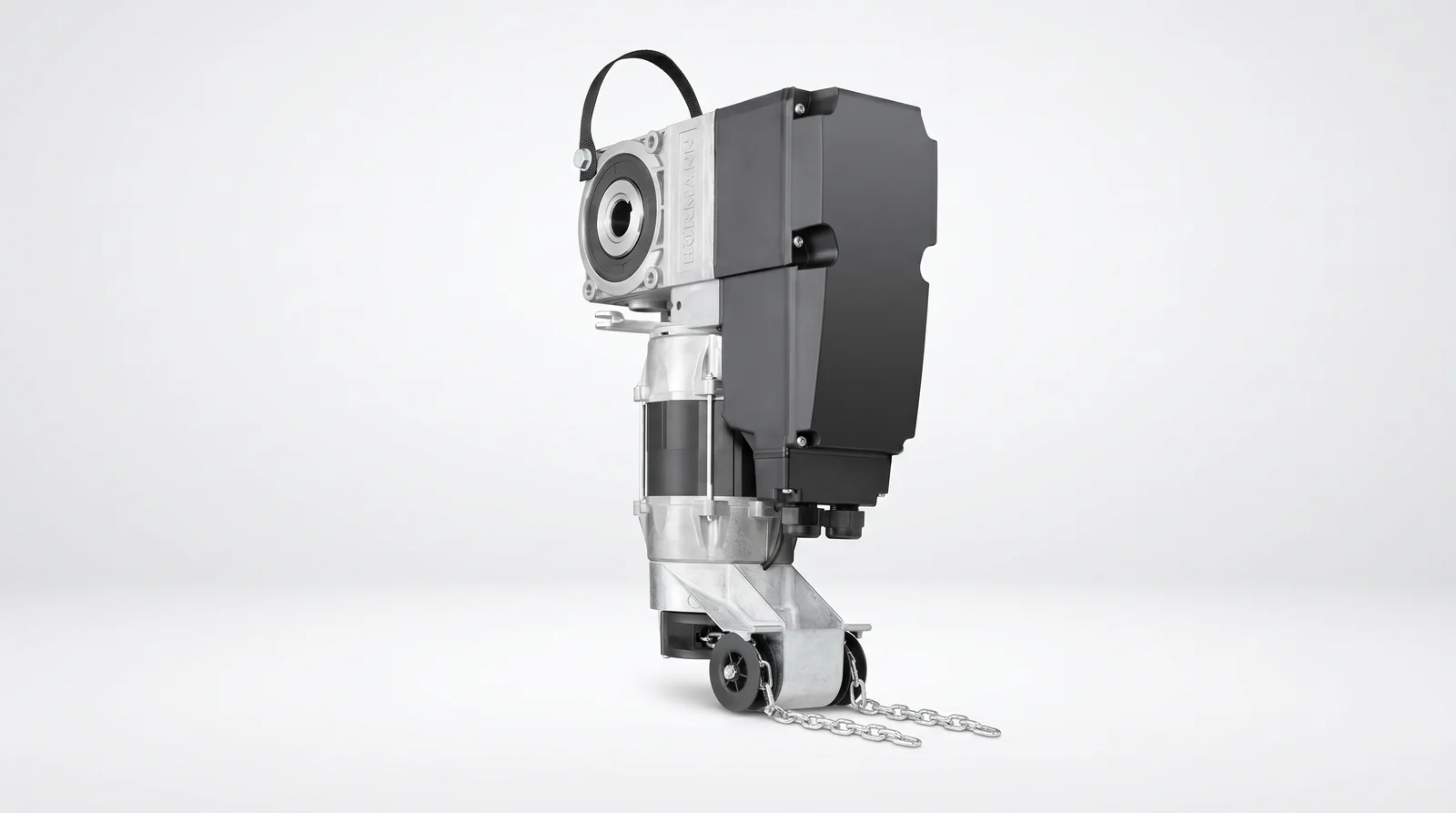

WA 500 FU
(WA 500 FU)Le sommet de la gamme sur arbre. Variateur de fréquence intégré, vitesse jusqu'à 1,0 m/s avec Kettenbox et steuerung 560. Contrôle adaptatif du torlauf, brevet européen de vitesse constante sur beschläge H et V. Le choix logistique par excellence.
- › Variateur FU
- › 1,0 m/s
- › 25-30 cycles/h
- › Kettenbox
- › Brevet vitesse constante
Options de montage et pilotage
Les Wellenantriebe Hörmann se montent de trois façons selon l'espace disponible. Chaque variante de montage est compatible avec tous les accessoires de commande et de sécurité Hörmann.
Montage diagonal (Anflansch)
Montage rapide par bride directe sur la federwelle. Le moteur dépasse en diagonal. Nécessite un espace latéral supérieur à 200 mm. La configuration standard pour la majorité des installations.
- › Montage rapide
- › WA 500, WA 500 FU
- › > 200 mm latéral
- › Tous beschläge
Montage avec Kettenbox
Boîtier à chaîne latéral pour espace réduit (200 mm suffisent). Transmission indirecte torschonend (protège la porte). Obligatoire pour les beschläge L et LD. Permet d'atteindre 1,0 m/s avec le WA 500 FU et la steuerung 560.
- › 200 mm latéral
- › Jusqu'à 7 500 mm hauteur
- › L et LD
- › 1,0 m/s (WA 500 FU)
Montage central (Mittelmontage)
WA 500 M / WA 500 M FU : le moteur se fixe au milieu de la federwelle. Aucun espace latéral supplémentaire requis. Gesicherte Entriegelung de série. Compatible avec presque tous les beschläge.
- › 0 mm latéral
- › Gesicherte Entriegelung
- › Presque tous beschläge
- › Sturzhöhe min requise
Un projet motorisation sur arbre au Luxembourg ?
Visite technique gratuite sur site par un technicien spécialisé industriel. Dimensionnement moteur, choix steuerung, configuration contrôle d'accès, devis chiffré gratuit et rapide. Sans engagement.
Conforme aux normes européennes
Chaque installation Wellenantrieb est livrée avec déclaration de conformité CE, PV de mise en service et documentation technique complète.
EN 13241 - Portes industrielles et de garage
Norme harmonisée européenne régissant la sécurité et les performances des portes motorisées. Obligatoire pour le marquage CE.
EN 13241:2003+A2:2016EN 12453 - Sécurité d'utilisation
Forces de fermeture maximales, limitation de force, exigences anti-écrasement pour portes à actionnement motorisé.
EN 12453:2017Brevet européen - vitesse constante
Le WA 500 FU bénéficie d'un brevet européen pour sa vitesse de fonctionnement constante sur beschläge H et V, même à charge variable.
EP Hörmann (Europäisches Patent)IP 65 - Steuerungen industrielles
Les steuerungen 545 et 560 sont certifiées IP 65. La steuerung intégrée du WA 300 S4 et les composants sur tablier sont également IP 65.
IP 65 (IEC 60529)Quel Wellenantrieb pour votre installation ?
Trois scénarios industriels types au Luxembourg, chacun associé au modèle Wellenantrieb le plus adapté.
Atelier ou entrepôt léger
Porte sectionnelle jusqu'à 6 m de large, usage modéré (3 à 8 cycles/h), 230 V disponible. Budget maîtrisé, fiabilité recherchée.
Hall de production / atelier mécanique
Grande porte sans limite de taille, 10 à 15 cycles/h, trafic régulier chariots et camions. Besoin de robustesse et de laufruhe (silence).
Centre logistique / quai de chargement
Portes sectionnelles multiples, 20 à 30 cycles/h, vitesse d'ouverture critique pour les pertes thermiques et les temps de rotation.
Espace latéral très contraint
Hall industriel où les machines ou les rayonnages sont collés aux murs latéraux. Impossible de monter un moteur en diagonal.
Personnalisez votre Wellenantrieb
Toute la gamme WA est compatible avec l'écosystème d'accessoires Hörmann industriel. Voici les options les plus fréquentes.
Combien coûte un Wellenantrieb posé ?
Tarifs sur devis gratuit au Luxembourg, comprenant : motorisation Hörmann neuve, pose sur porte existante en état, raccordement électrique standard, steuerung, mise en service et documentation CE. Hors contrôle d'accès, travaux de génie civil et modification de la porte.
WA 300 S4
Motorisation 230 V Soft-Start/Soft-Stopp avec steuerung intégrée. Jusqu'à 150 cycles/jour, portes jusqu'à 6 m de large. Le meilleur rapport qualité-prix pour les ateliers à trafic modéré.
- WA 300 S4 · 230 V
- Steuerung intégrée + DTH-R
- Pose et mise en service
- Documentation CE
- Garantie Hörmann
WA 500 (400 V)
Motorisation triphasée robuste, 15 à 20 cycles/h, sans limite de taille. Le standard industriel pour les halls de production et ateliers mécaniques.
- WA 500 · 400 V triphasé
- Steuerung 545 IP 65
- VL1-LE sans surcoût
- Pose et mise en service
- Garantie Hörmann
WA 500 FU + Kettenbox
Variateur de fréquence, jusqu'à 1,0 m/s, 25 à 30 cycles/h, steuerung 560 Bluetooth. Le choix logistique pour les quais de chargement et centres de distribution.
- WA 500 FU + Kettenbox
- Steuerung 560 Bluetooth
- BlueControl App
- Pose et mise en service
- Garantie Hörmann
Devis personnalisé gratuit et rapide après visite technique sur site - sans engagement
Demander mon devis gratuitQuestions fréquentes
Vous avez une question ? Trouvez la réponse ici.
Votre Wellenantrieb Hörmann installé par Fermelux
Nous intervenons sur tout le Grand-Duché pour les halls logistiques, ateliers, entrepôts et sites de production. Visite technique gratuite, devis gratuit et rapide, installation clé en main, garantie constructeur Hörmann.
