Motorisation directe
Direktantrieb S140
Le Hörmann Direktantrieb S140 se monte directement sur l'arbre de la porte : pas de chaîne ni de Kettenbox, aucune transmission intermédiaire entre le moteur et la porte. Triphasé 1,1 kW, codeur absolu AWG, microprozessorsteuerung séparée, IP 65 intégral. Pour les installations industrielles exigeantes où la compacité et la précision de positionnement sont critiques.
Pourquoi choisir le Direktantrieb
La motorisation directe élimine toute transmission mécanique entre le moteur et la porte. Le résultat : un système ultra-compact, silencieux, précis et nécessitant moins de maintenance qu'un moteur à chaîne ou à bride.
Moteur monté directement sur l'arbre
Le moteur est logé directement dans la federwelle. Pas de chaîne, pas de bride, pas de Kettenbox. Le couple se transmet sans intermédiaire mécanique - rendement maximal et usure minimale.
Encombrement latéral réduit
Le moteur se monte directement sur l'arbre, sans chaîne ni Kettenbox : l'encombrement latéral reste limité au moteur lui-même - un avantage dans les halls où chaque centimètre compte. Fermelux vérifie les cotes sur site.
IP 65 intégral - strahlwassergeschützt
Le moteur, le Schlaffseilschalter intégré, la Fangvorrichtung et la microprozessorsteuerung séparée sont tous certifiés IP 65. Installation en environnement humide, zone de lavage ou extérieur protégé sans restriction.
Codeur absolu AWG
L'elektronischer Absolutwertgeber (AWG) connaît la position exacte de la porte à tout instant, sans course de référence après coupure de courant. Positionnement précis pour les applications avec ouverture partielle ou séquentielle.
Schlaffseilschalter et Fangvorrichtung intégrés
Le système de détection de câble mou et le dispositif anti-chute sont intégrés de série dans le Direktantrieb - pas de composants séparés à poser sur la porte. Installation plus rapide, fiabilité accrue.
Maintenance réduite
Sans chaîne, sans engrenage réducteur externe, sans bride d'accouplement : les pièces d'usure sont réduites au minimum. La microprozessorsteuerung avec Folientaster Auf-Halt-Zu intégré simplifie les diagnostics.
Fiche technique Direktantrieb S140
Données extraites du catalogue officiel Hörmann Industrie-Sektionaltore. Toutes les spécifications sont mesurées selon les normes EN en vigueur.
Le Direktantrieb S140
Hörmann propose deux motorisations directes pour portes sectionnelles industrielles, la S75 et la S140 ; Fermelux met en avant la S140, la plus puissante. C'est un produit de niche destiné aux installations où la compacité et la précision sont prioritaires sur la vitesse brute.

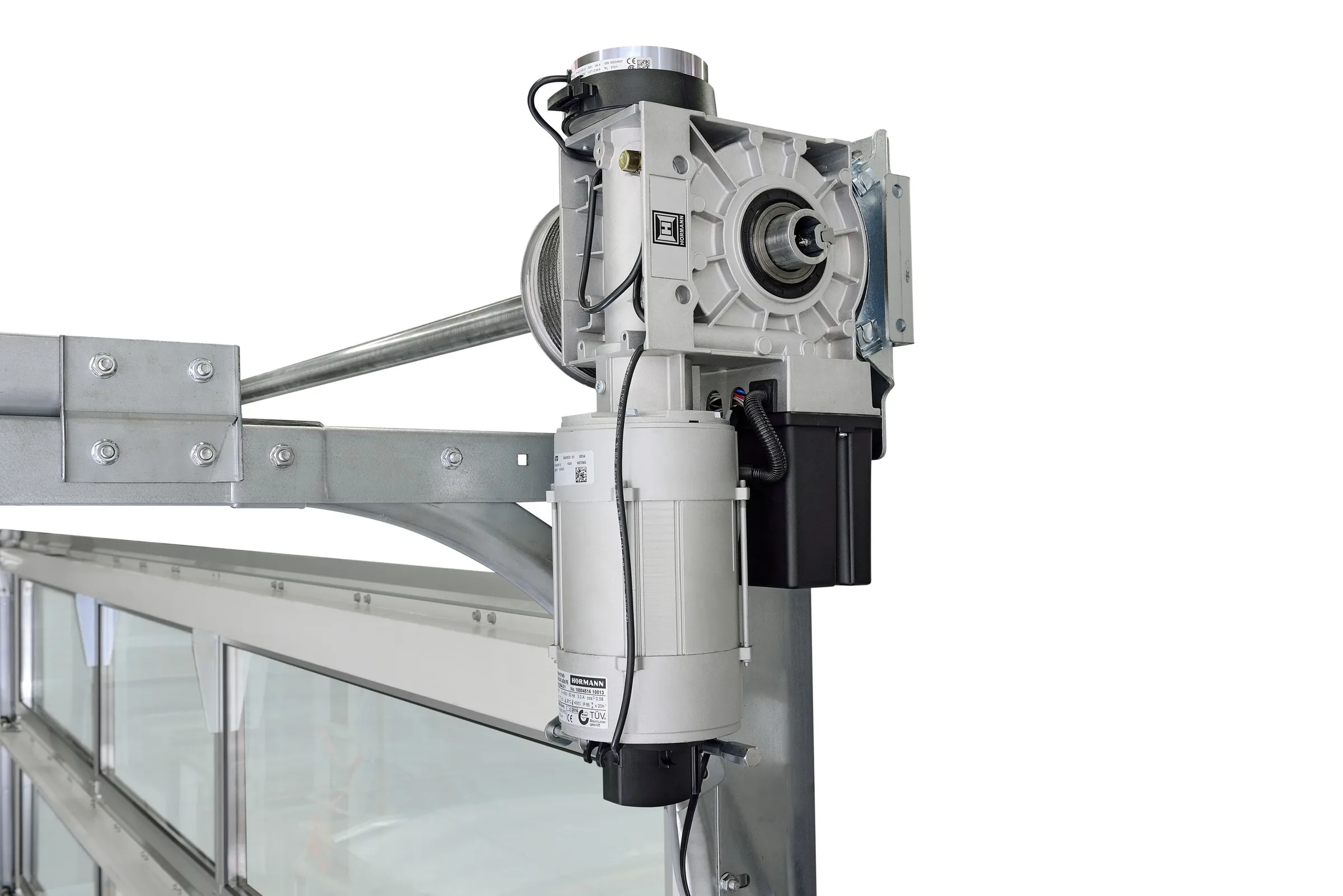

Direktantrieb S140
(S140 Direktantrieb)Motorisation directe triphasée 1,1 kW avec codeur absolu AWG, Schlaffseilschalter et Fangvorrichtung intégrés, microprozessorsteuerung séparée, schließkantensicherung auto-surveillante VL1-LE. Jusqu'à 10 000 mm de large, 8 000 mm de haut et 1 080 kg. Compatible steuerungen 445 R et 460 R.
- › 400 V · 1,1 kW
- › Codeur absolu AWG
- › IP 65
- › 10 000 × 8 000 mm
- › 1 080 kg max
Alternative : WA 500 M FU

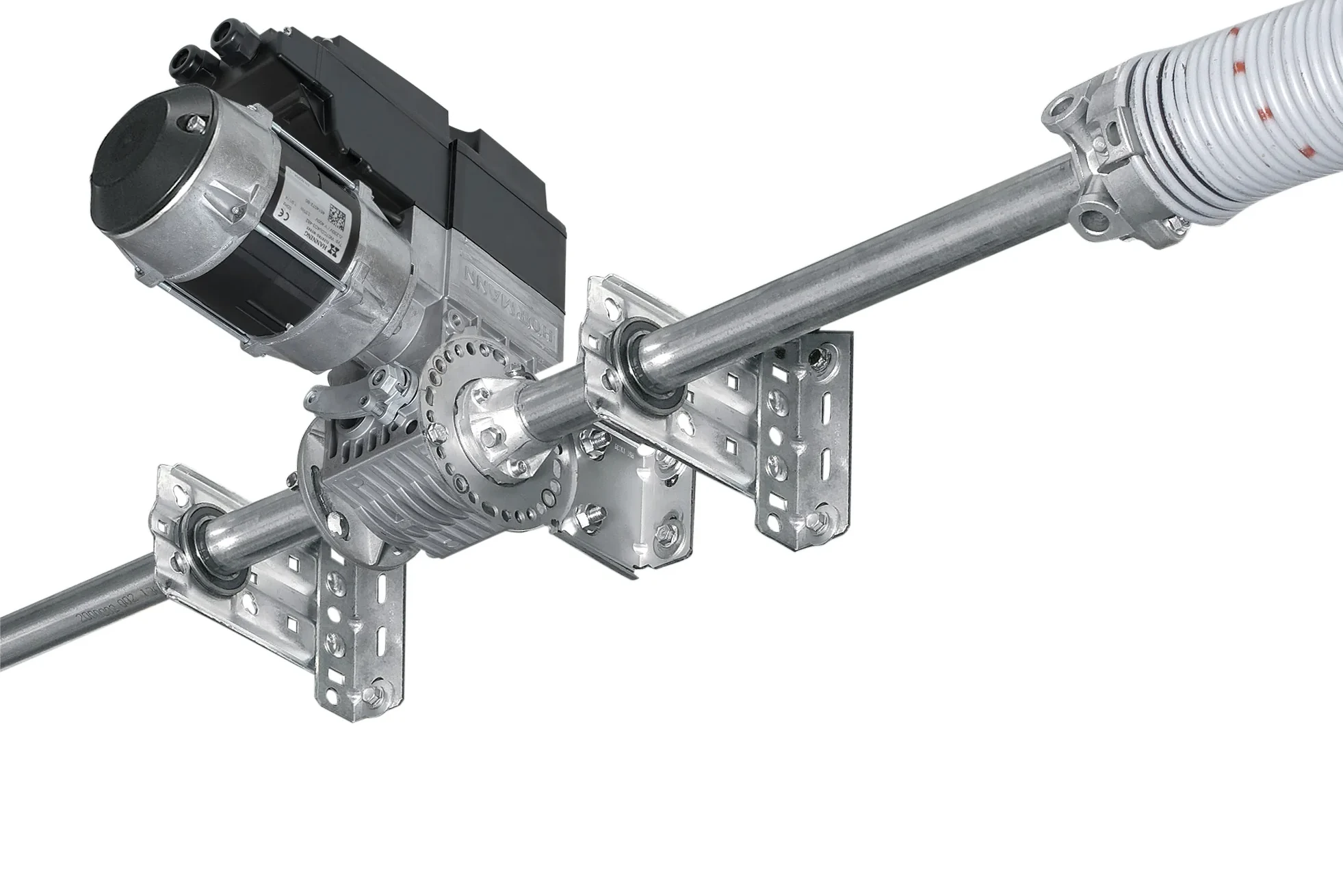

(WA 500 M FU (Mittelmontage))Pour les cas où la vitesse prime sur la compacité, le WA 500 M FU à variateur en montage central est une alternative viable. Il se fixe au milieu de la federwelle sans encombrement latéral, mais reste un moteur externe (boîtier apparent).
- › Variateur FU
- › Soft-Start/Stopp
- › 25-30 cycles/h
- › Mittelmontage
- › Steuerung 560
Commander votre Direktantrieb
Le Direktantrieb S140 se pilote via les steuerungen industrielles Hörmann 445 R (Impulsfolgesteuerung) et 460 R (Komfortsteuerung). La microprozessorsteuerung intégrée assure les fonctions de base.
Steuerung 445 R (Impulsfolge)
Steuerung à séquence d'impulsions 400/230 V. Soft-Start/Soft-Stopp, commande Auf-Halt-Zu, 2 segments d'affichage, IP 65. Compatible fahrbahnregelung, signalisation, accessoires via klemmen.
- › 400/230 V
- › IP 65
- › Impulsfolge
- › 2 segments
Steuerung 460 R (Komfort)
Steuerung confort 400/230 V avec automatischer Zulauf, fahrbahnregelung de série, 2 segments d'affichage, anschluss pour Signalleuchten et befehlsgeber supplémentaires. Le choix pour les installations avec trafic automatisé.
- › 400/230 V
- › IP 65
- › Zulauf auto
- › Fahrbahnregelung
Un projet motorisation directe au Luxembourg ?
Le Direktantrieb S140 est un produit spécialiste. Notre technicien évalue sur site si c'est la solution optimale pour votre installation ou si un Wellenantrieb classique serait plus adapté. Visite gratuite, devis gratuit et rapide.
Conforme aux normes européennes
Chaque installation Direktantrieb S140 est livrée avec déclaration de conformité CE, PV de mise en service et documentation technique complète.
EN 13241 - Portes industrielles et de garage
Norme harmonisée européenne régissant la sécurité et les performances des portes motorisées. Obligatoire pour le marquage CE.
EN 13241:2003+A2:2016EN 12453 - Sécurité d'utilisation
Forces de fermeture maximales, limitation de force, exigences anti-écrasement pour portes à actionnement motorisé.
EN 12453:2017IP 65 - Protection intégrale
Moteur, capteurs sur tablier, steuerung : tous les composants du S140 sont certifiés IP 65 (strahlwassergeschützt). Installation en environnement humide ou semi-extérieur sans restriction.
IP 65 (IEC 60529)DIN 14092 - Portes de casernes
Le S140 peut être configuré pour respecter les exigences de la norme DIN 14092 relative aux portes de casernes de pompiers, grâce à ses vitesses d'ouverture et à son codeur de position absolu.
DIN 14092Où installer le Direktantrieb ?
Le S140 est un produit de niche. Il excelle dans les situations où la compacité, la précision de positionnement et la protection IP 65 sont déterminantes.
Hall industriel à espace latéral limité
Peu d'espace latéral, machines ou structures proches des côtés de la porte. Le Direktantrieb monté sur l'arbre, sans chaîne ni Kettenbox, limite l'encombrement ; s'il n'y a aucun espace latéral, le WA 500 M FU en montage central est l'alternative.
Environnement humide ou zone de lavage
Industrie agroalimentaire, laiterie, brasserie, salle de lavage : l'IP 65 intégral du S140 résiste aux jets d'eau sous pression sans composant supplémentaire.
Caserne de pompiers (DIN 14092)
Les portes de casernes doivent s'ouvrir rapidement et de manière fiable. Le codeur absolu AWG permet un positionnement précis sans course de référence après coupure de courant.
Porte à ouverture partielle séquentielle
Application nécessitant plusieurs hauteurs d'ouverture programmées (passage piéton, passage chariot, ouverture complète). Le codeur absolu AWG permet un positionnement millimétrique.
Personnalisez votre Direktantrieb
Le S140 est livré avec un équipement de série particulièrement complet. Les options supplémentaires sont principalement liées au contrôle d'accès et à la gestion à distance.
Combien coûte un Direktantrieb posé ?
Tarifs sur devis gratuit au Luxembourg, comprenant : motorisation Hörmann Direktantrieb S140 neuve, pose sur porte existante en état, raccordement électrique triphasé, steuerung, mise en service et documentation CE. Le S140 est un produit premium ; son coût se justifie par la compacité, la précision et la réduction de maintenance.
S140 + Steuerung 445 R
Direktantrieb S140 avec steuerung 445 R à séquence d'impulsions. VL1-LE et Fangvorrichtung de série. Pose et mise en service incluses.
- Direktantrieb S140 · 1,1 kW
- Steuerung 445 R IP 65
- VL1-LE + EZS 1 de série
- Pose et mise en service
- Documentation CE
S140 + Steuerung 460 R
Direktantrieb S140 avec steuerung 460 R Komfort : automatischer Zulauf, fahrbahnregelung, Signalleuchten. Pour les installations à trafic automatisé.
- Direktantrieb S140 · 1,1 kW
- Steuerung 460 R Komfort
- Zulauf automatique
- Pose et mise en service
- Garantie Hörmann
S140 + contrôle d'accès complet
Solution complète : S140, steuerung 460 R, contrôle d'accès RFID, boucle magnétique, feu de signalisation, GSM Control ou NetControl. Clé en main.
- S140 + Steuerung 460 R
- RFID + boucle magnétique
- Feu de signalisation
- GSM Control / NetControl
- Contrat entretien année 1
Devis personnalisé gratuit et rapide après visite technique sur site - sans engagement
Demander mon devis gratuitQuestions fréquentes
Vous avez une question ? Trouvez la réponse ici.
Votre Direktantrieb S140 installé par Fermelux
Le S140 est un produit spécialiste. Fermelux évalue sur site si c'est la meilleure solution pour votre installation. Visite technique gratuite, devis gratuit et rapide, installation clé en main, garantie constructeur Hörmann.
