Portes de garage
industrielles
Les portes de garage industrielles répondent à des exigences radicalement différentes du résidentiel : dimensions hors normes, cycles intensifs (jusqu'à 200 000 manœuvres pour une sectionnelle équipée de l'option longue durée), isolation thermique certifiée, sécurité incendie et conformité aux normes EN 12453/12604. Ce guide détaille les 6 familles de portes industrielles Hörmann - sectionnelles SPU F42/67 Thermo, bardage affleurant ALR F42, portes rapides HS 7030/V 5030, rideaux à lames, grilles d'enroulement et coupe-feu FlexFire - avec les critères techniques pour dimensionner, isoler et motoriser vos installations au Luxembourg.
Les portes industrielles
Hörmann propose 6 familles de portes pour les applications industrielles, commerciales et collectives. Chaque famille répond à des contraintes spécifiques : dimensions, fréquence d'utilisation, isolation thermique, vitesse d'ouverture, résistance au feu ou sécurité anti-effraction. Le dimensionnement est sur mesure, avec des largeurs jusqu'à 12 000 mm et des hauteurs jusqu'à 9 000 mm (rideau à lames Rolltor DD).
| Famille | Dimensions max | Vitesse | Idéal pour |
 Sectionnelle SPU F42 / 67 Thermo | Isolation certifiée, jusqu'à 10 × 8 m, 200 000 cycles avec l'option longue durée | SPU 67 Thermo 10 000 × 8 000 mm, SPU F42 8 000 × 7 500 mm | Logistique, entrepôts, halls industriels, agriculture, pompiers |
 Bardage affleurant ALR F42 | Habillage personnalisé (bois, métal, HPL, Alucobond) | Largeur 7 000 mm, Hauteur 4 500 mm | Bâtiments tertiaires, concessions automobiles, architecture soignée |
 Rapide HS 7030 / V 5030 | Ouverture jusqu'à 2,5 m/s (HS 7030) ou 2,0 m/s (V 5030 SEL), usage intensif | HS 7030 : 8 000 × 6 500 mm - V 5030 SEL : 5 000 × 5 000 mm | Logistique intensive, agroalimentaire, cold storage (-28 °C) |
 Rideau à lames Rolltor DD | Hauteur jusqu'à 9 000 mm, Decotherm S acier galvanisé double paroi, 200 000 cycles (pack S6, avec maintenance) | Largeur 12 000 mm, Hauteur 9 000 mm | Halls industriels ouverts, zones de chargement, extérieur |
 Grille d'enroulement HG | Ventilation naturelle, hauteur 8 000 mm (HG-V / HG-S), aluminium ou acier | Largeur 12 000 mm, Hauteur 8 000 mm | Parkings souterrains, accès piétons, copropriétés |
 Coupe-feu FlexFire | Résistance feu E30-E120, EI2 30, Gravity Fail Safe | Largeur 5 500 mm, Hauteur 5 310 mm, caisson dès 250 × 283 mm | Sécurité incendie, ERP, entrepôts classés, parkings couverts |

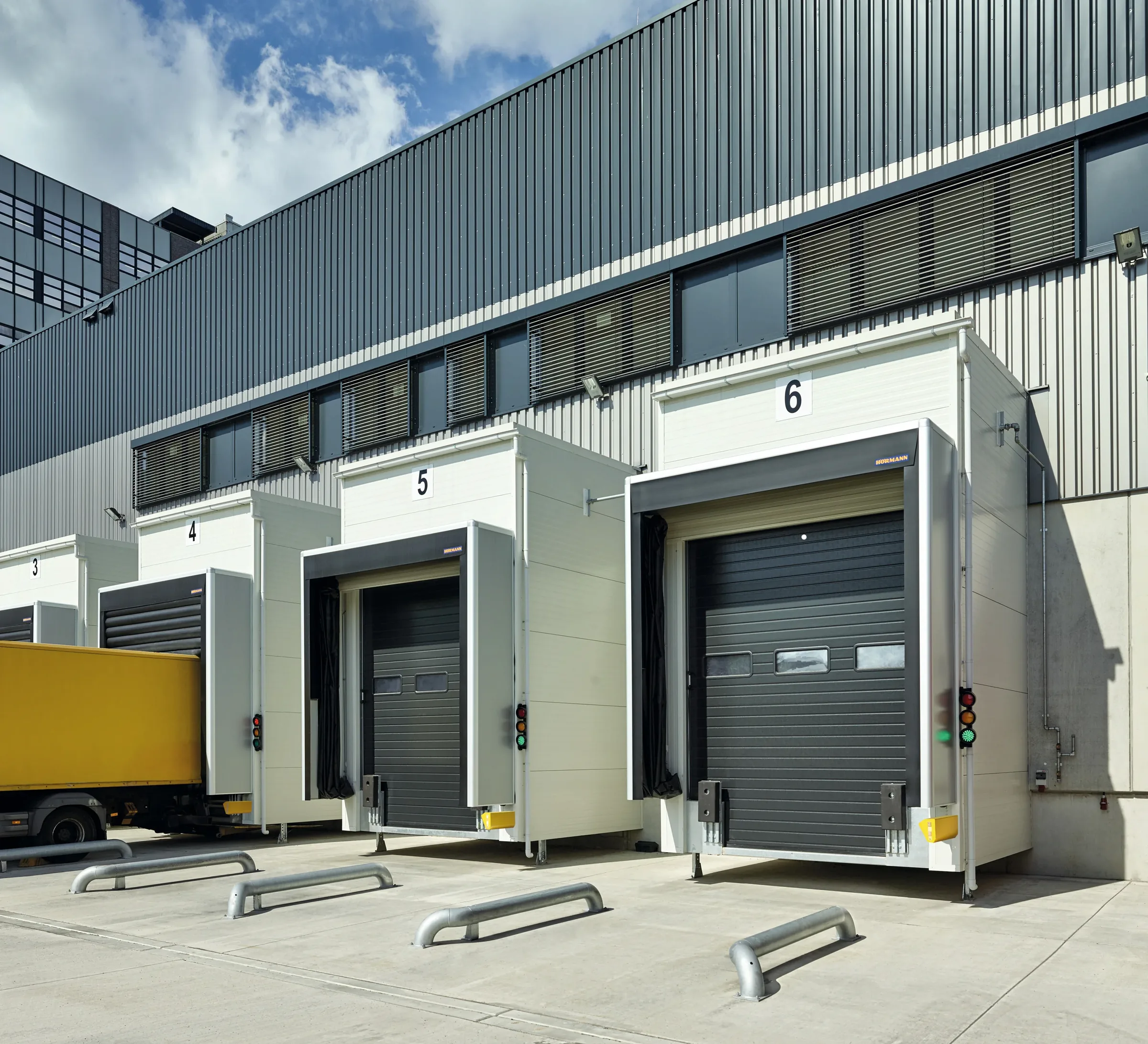

Sectionnelle SPU F42 / 67 Thermo
Isolation certifiée, jusqu'à 10 × 8 m, 200 000 cycles avec l'option longue durée

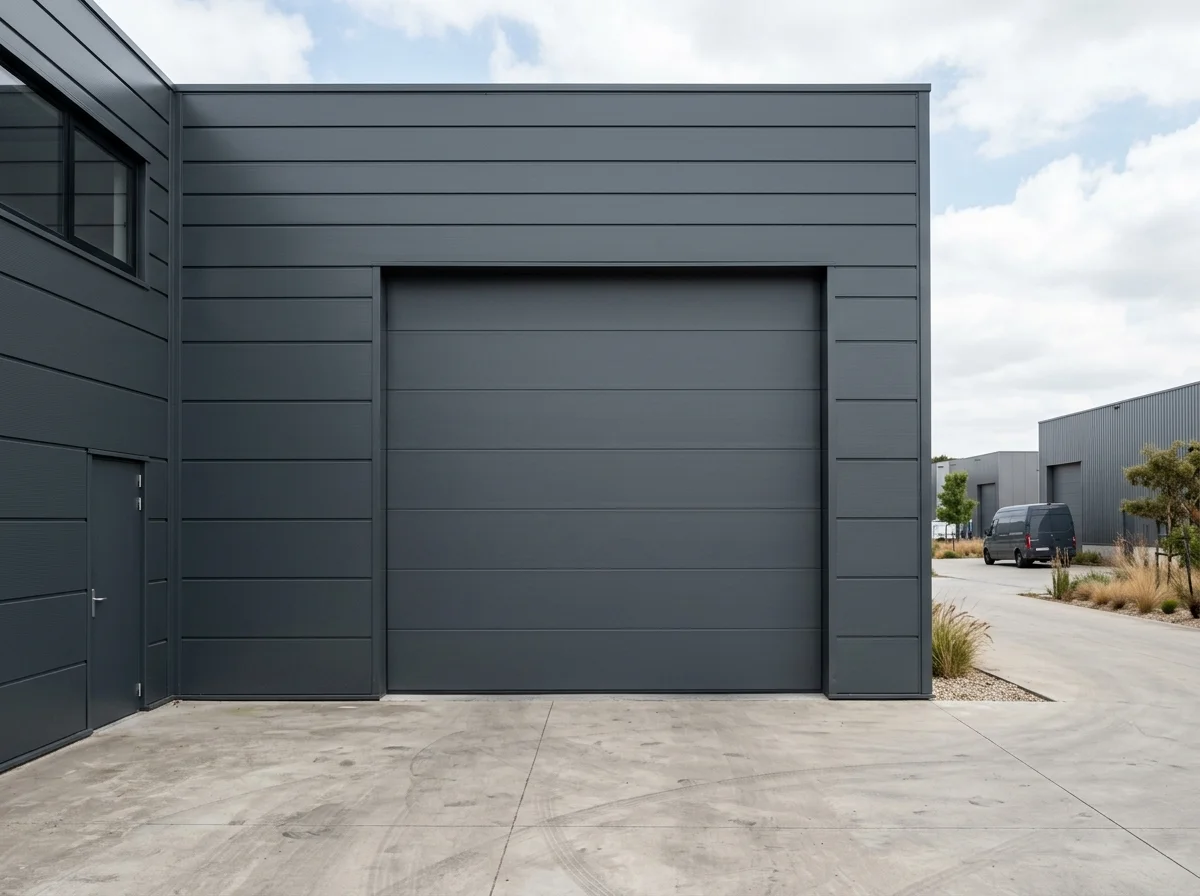

Bardage affleurant ALR F42
Habillage personnalisé (bois, métal, HPL, Alucobond)

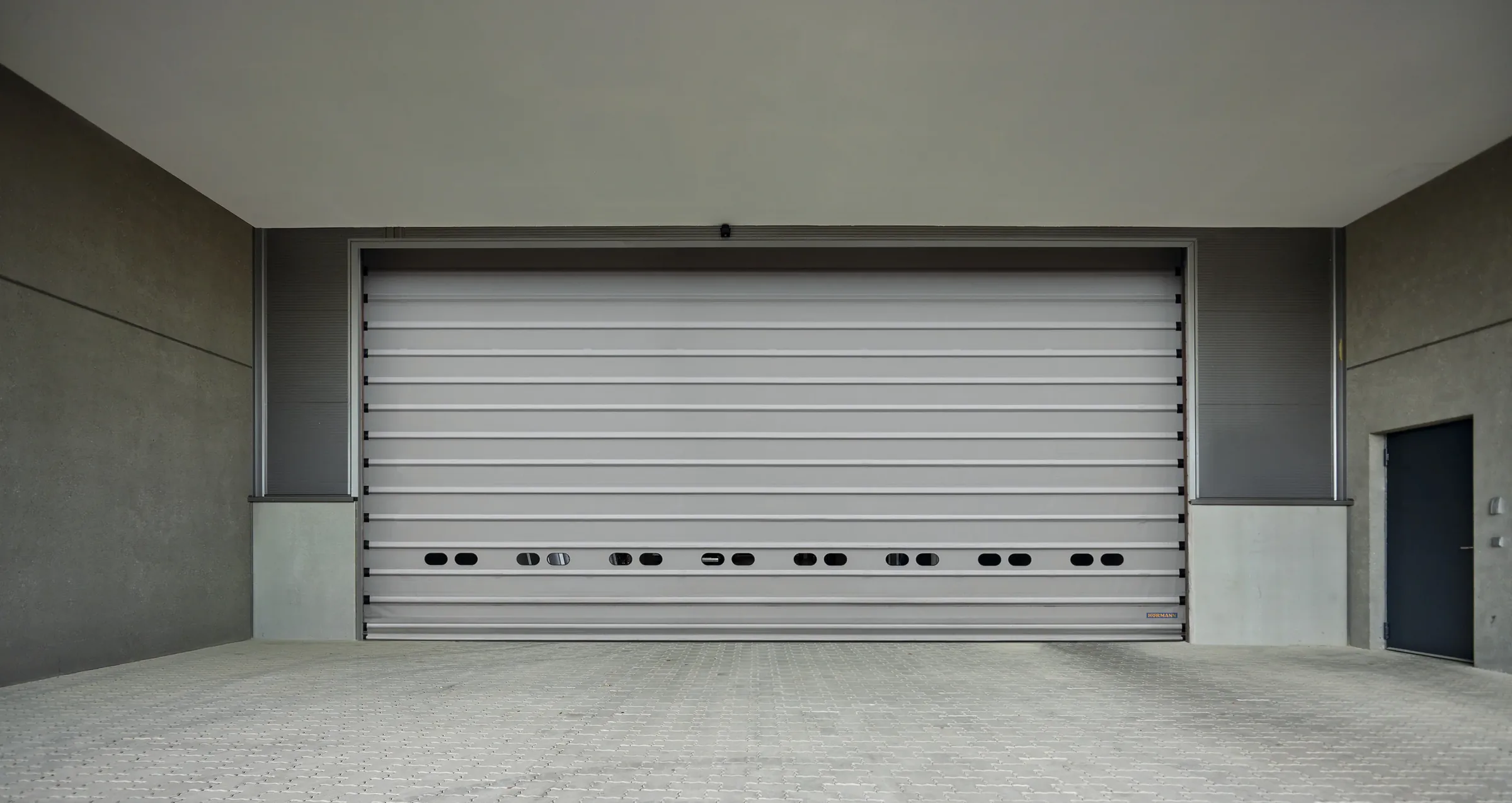

Rapide HS 7030 / V 5030
Ouverture jusqu'à 2,5 m/s (HS 7030) ou 2,0 m/s (V 5030 SEL), usage intensif

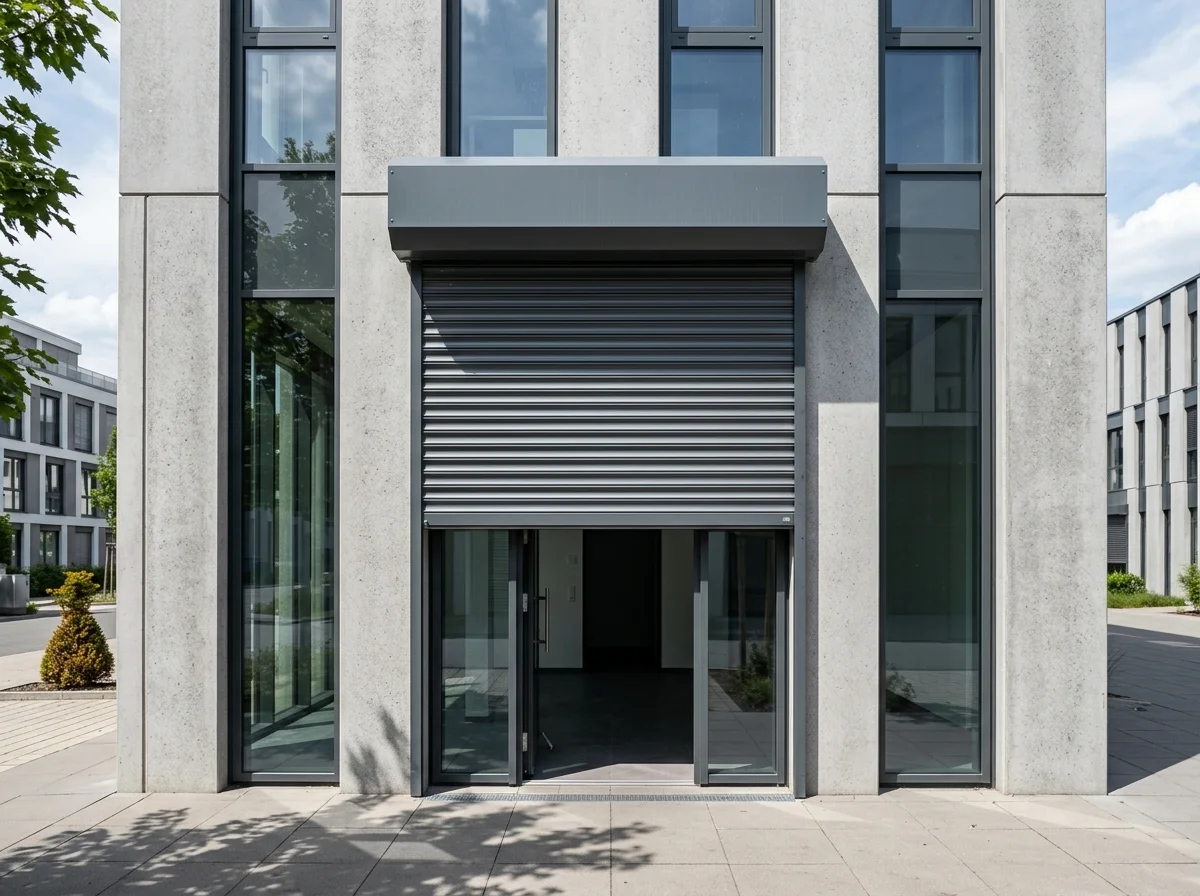

Rideau à lames Rolltor DD
Hauteur jusqu'à 9 000 mm, Decotherm S acier galvanisé double paroi, 200 000 cycles (pack S6, avec maintenance)

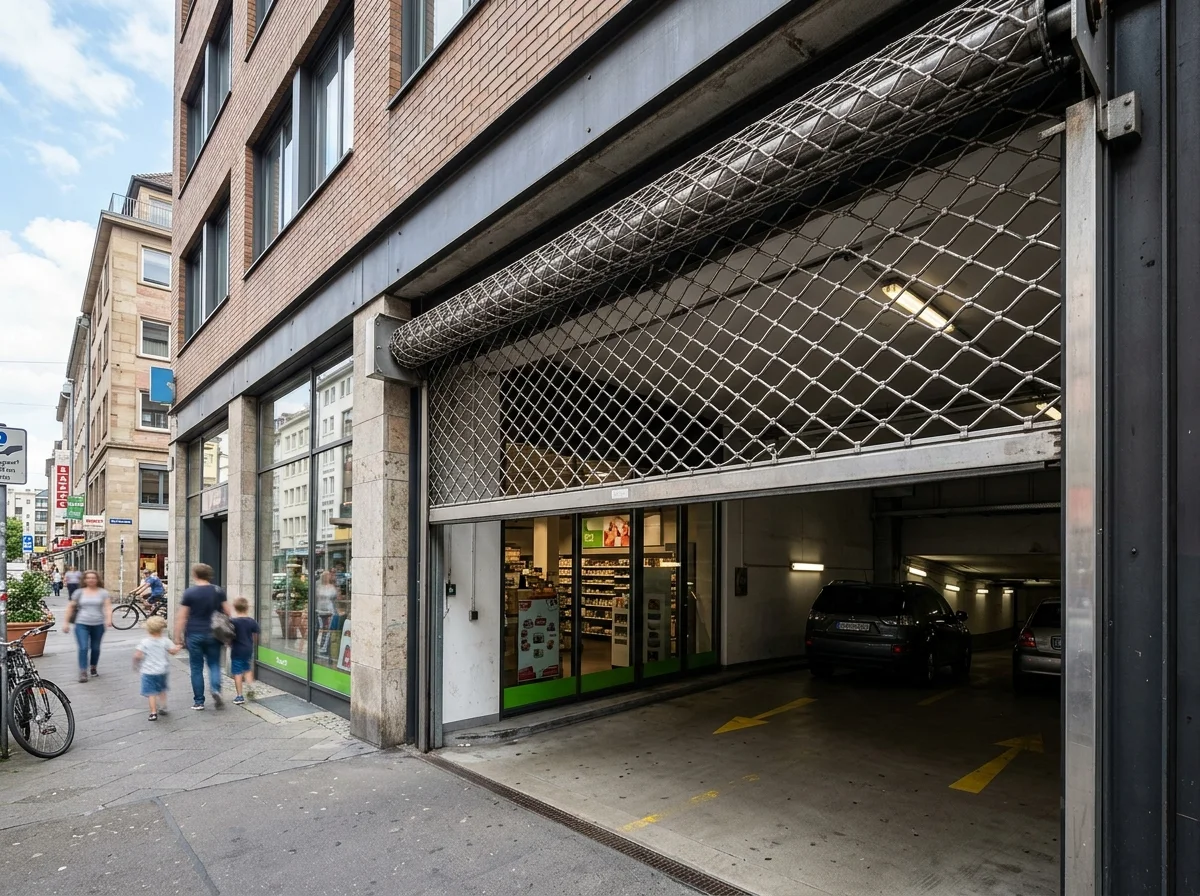

Grille d'enroulement HG
Ventilation naturelle, hauteur 8 000 mm (HG-V / HG-S), aluminium ou acier
Coupe-feu FlexFire
Résistance feu E30-E120, EI2 30, Gravity Fail Safe
« Une porte industrielle ne se choisit pas comme une porte résidentielle. On parle de dimensions jusqu'à 10 × 8 m, de 50 000 manœuvres en standard et jusqu'à 200 000 avec l'équipement longue durée, de vitesses d'ouverture jusqu'à 2,5 m/s (HS 7030), et de normes de sécurité EN 12453/12604 obligatoires. Le SPU 67 Thermo atteint U = 0,51 W/m²K porte posée avec ThermoFrame - la meilleure isolation de la gamme industrielle Hörmann (valeur pour une porte de 5 × 5 m). La différence énergétique est colossale. Et pour le froid industriel, l'IsoSpeed Cold 100 descend à -28 °C avec U = 0,50. C'est un tout autre monde. »
Les 6 critères industriels
Le dimensionnement d'une porte industrielle repose sur 6 critères techniques que nos experts vérifient systématiquement : dimensions, résistance mécanique, isolation, vitesse/cycles, motorisation et conformité réglementaire. Chaque critère impacte le choix de la famille de porte, le budget et la longévité de l'installation.

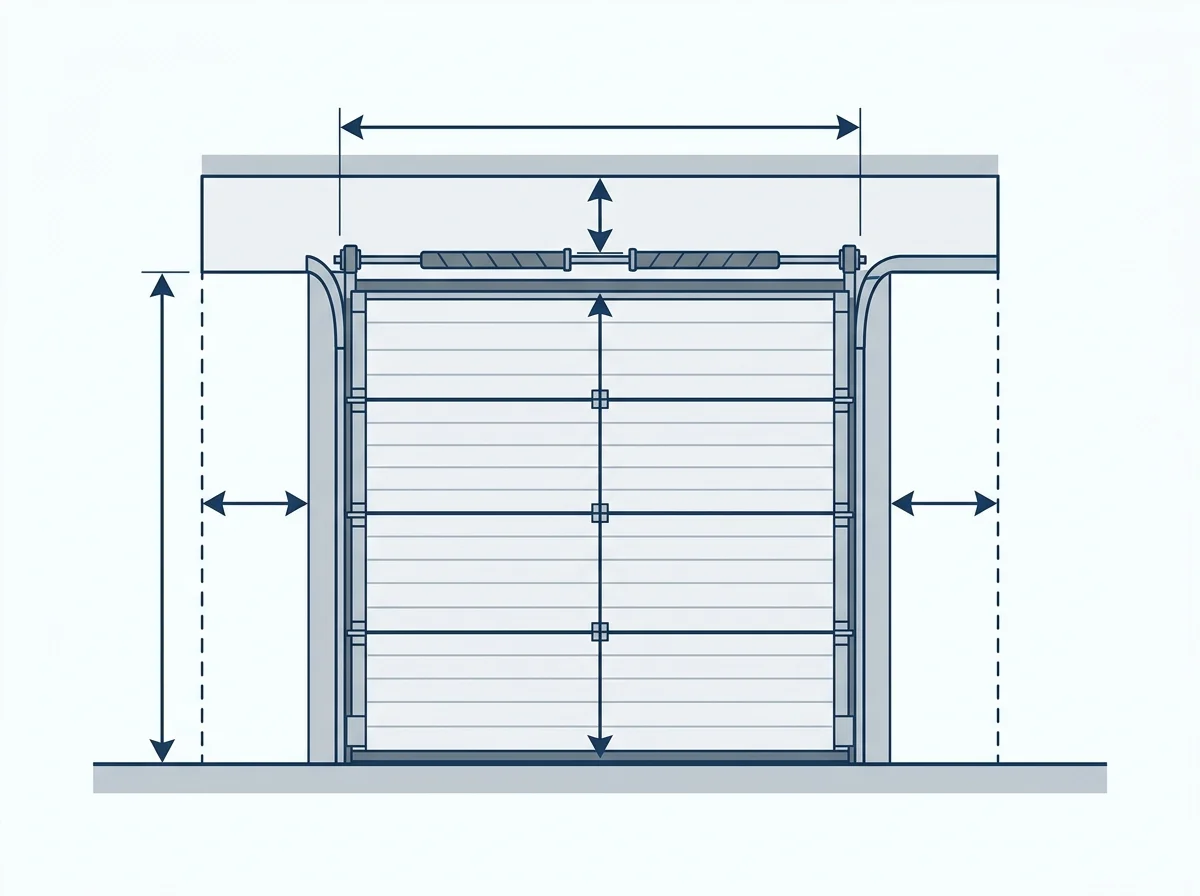

Dimensions & franchissement
Les largeurs varient de 1 000 mm (grille HG-L) à 12 000 mm (rideau Rolltor DD). Les hauteurs atteignent 9 000 mm pour les rideaux à lames, 8 000 mm pour les sectionnelles SPU 67 Thermo (7 500 mm pour le SPU F42) et 7 000 mm pour les portes rapides souples (V 6020 TRL). Le linteau disponible détermine le type de porte : les sectionnelles demandent au minimum 200 mm de retombée de linteau (ferrure basse L, porte manuelle), les rideaux à lames se logent dans un caisson au-dessus de la baie, et la porte rapide spirale HS 7030 PU demande 920 mm, contre 480 mm pour la HS 5015 PU N 42 en ferrure normale.
Résistance au vent & étanchéité
Les classes de résistance mécanique déterminent l'aptitude à l'emploi en environnement industriel. Le SPU F42 atteint la classe 3 au vent (classe 4 jusqu'à 4 000 mm de largeur, EN 12424), la classe 3 à l'eau (EN 12425) et la classe 2 à la perméabilité à l'air (EN 12426). Le Rolltor DD atteint la classe 4 au vent avec le pack W4. Les portes rapides HS 7030 cumulent classe 5 au vent (jusqu'à 5 000 mm de largeur) et 31 dB d'affaiblissement acoustique (HS 7030 Acoustic). Pour les sites exposés aux tempêtes, choisissez la classe de vent la plus élevée disponible pour la largeur de porte.
Isolation thermique certifiée
Le SPU F42 affiche U = 1,0 W/m²K (porte posée) et U = 0,94 avec ThermoFrame. Le SPU 67 Thermo descend à U = 0,62 monté et U = 0,51 avec ThermoFrame - la meilleure isolation de la gamme industrielle Hörmann (valeurs porte posée). L'ALR F42 à bardage affleurant atteint U = 2,6. Pour le cold storage, l'IsoSpeed Cold 100 offre U = 0,50 et est conçue pour des températures jusqu'à -28 °C. L'amélioration thermique du ThermoFrame atteint jusqu'à 21 % sur le SPU 67 Thermo pour une porte de 3 000 × 3 000 mm.
Vitesse & nombre de cycles
La fréquence d'utilisation détermine la famille de porte. Sectionnelles SPU : jusqu'à 50 000 manœuvres en standard, 200 000 avec l'équipement longue durée en option, ouverture jusqu'à 1,0 m/s (WA 500 FU avec Kettenbox). Portes rapides HS 7030 : ouverture jusqu'à 2,5 m/s. Portes souples V 5030 SEL : 2,0 m/s (V 6030 SEL : 3,0 m/s avec la commande AK 500 FUE-1 en option). Spirale HS 5040 TurboLux S : plus de 4,0 m/s, la « vitesse record » annoncée par Hörmann. Pour un usage intensif (plateforme logistique, agroalimentaire), chaque seconde d'ouverture compte dans la productivité quotidienne.

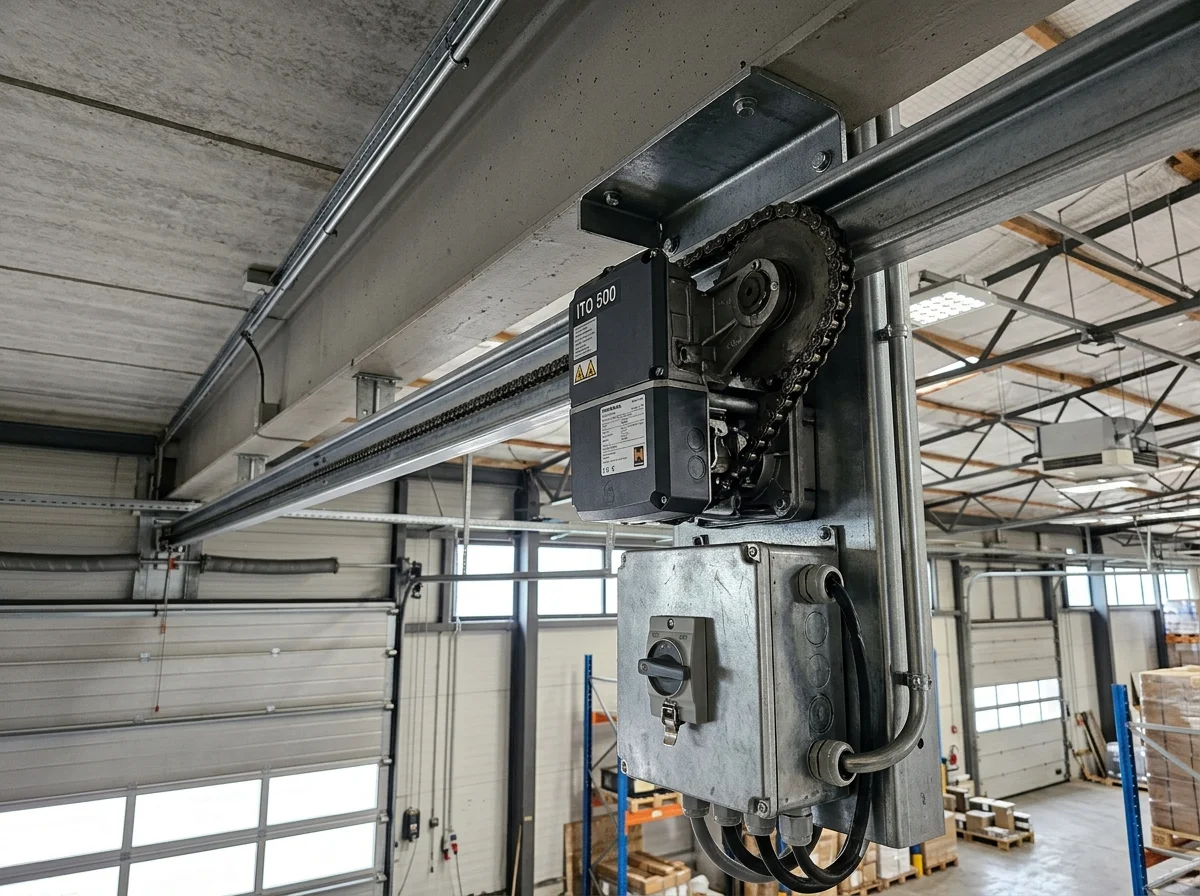

Motorisation industrielle dédiée
Les motorisations industrielles Hörmann sont dimensionnées pour la fréquence et le couple requis. WA 300 S4 (sur arbre, portes jusqu'à 6 000 × 4 500 mm), WA 500/WA 500 FU (sur arbre, jusqu'à 1,0 m/s), ITO 500 FU (sur rail, garages collectifs), SupraMatic HT (sur rail, garages collectifs, portes jusqu'à 6 750 mm de large), STA 500 FU (portails coulissants jusqu'à 2 500 kg, 100 cycles/jour, commande 560 avec BlueControl App). Les motorisations sur arbre (WA 300 S4, WA 500) se passent de rail et libèrent l'espace sous plafond. Les motorisations directes S75 et S140 équipent les plus grandes portes (S140 : jusqu'à 10 000 × 8 000 mm et 1 080 kg).

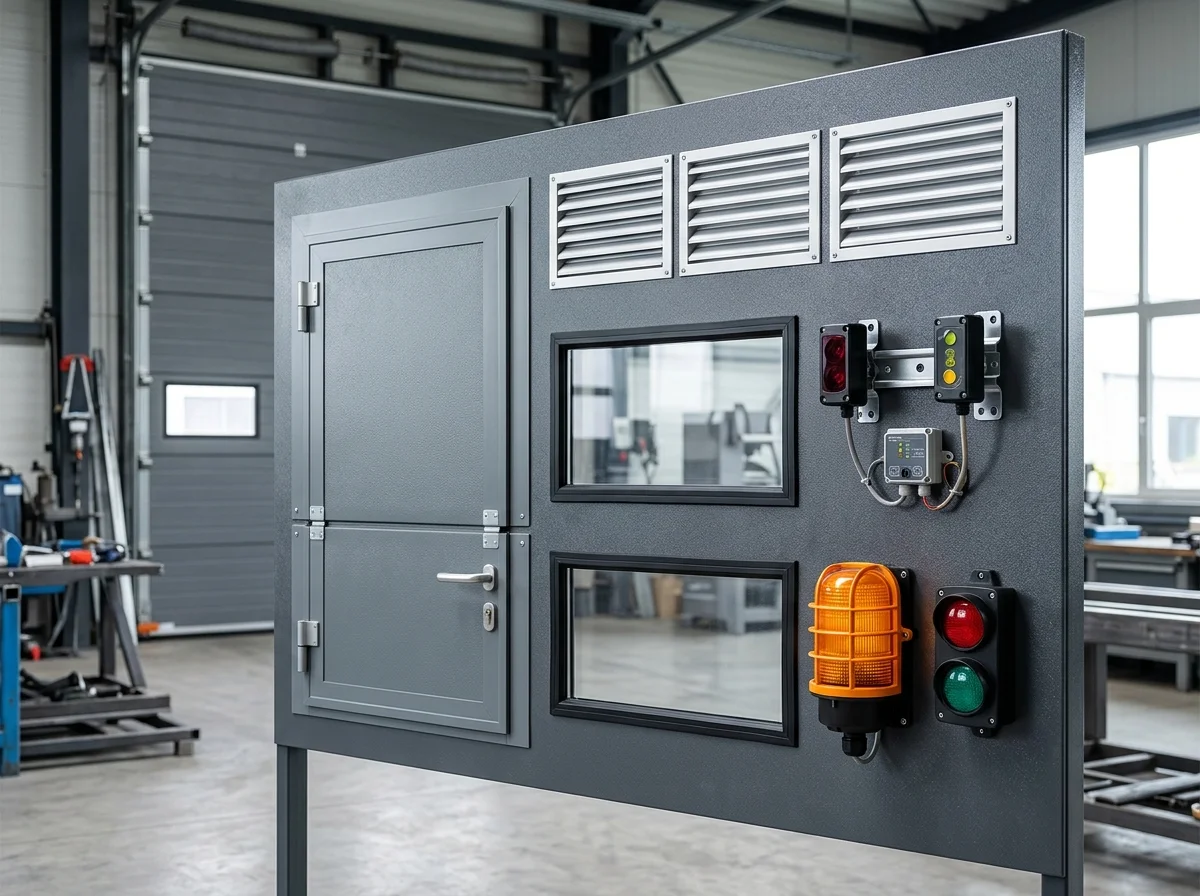

Options & personnalisation
Les sectionnelles industrielles offrent de nombreux coloris RAL, et des vitrages synthétiques Duratec anti-rayures (double, triple ou quadruple). Le bardage affleurant ALR F42 accepte bois, métal, céramique, HPL, Alucobond et Trespa Meteon. Les portillons incorporés (passage 940 mm, seuil inox extra-plat 10 mm) facilitent le passage des personnes à mobilité réduite et peuvent servir d'issue de secours jusqu'à 5 500 mm de largeur de porte. La résistance anti-effraction RC2 est disponible en option.
SPU F42, SPU 67 Thermo, HS 7030
Les 3 portes industrielles les plus spécifiées au Luxembourg face à face. La sectionnelle SPU F42 pour le rapport performance/prix, le SPU 67 Thermo pour l'isolation maximale, et la HS 7030 pour la vitesse et les cycles intensifs.
SPU F42
SPU 67 ThermoHS 7030 PU| Critère | SPU F42 | SPU 67 Thermo | HS 7030 PU 42 |
| Épaisseur panneau | 42 mm PUMoyen | 67 mm PUExcellent | 42 mm PUMoyen |
| Coefficient U (porte posée) | 1,0 W/m²KBon | 0,62 W/m²KExcellent | 1,04 W/m²K (4 × 4 m)Bon |
| Dimensions max (L × H) | 8 × 7,5 mBon | 10 × 8 mExcellent | 8 × 6,5 mMoyen |
| Vitesse d'ouverture | 1,0 m/sMoyen | 1,0 m/sMoyen | 2,5 m/sExcellent |
| Cycles | 50 000 (200 000 en option)Bon | 50 000 (200 000 en option)Bon | Non publiéMoyen |
| Classe vent / eau / air | 3 / 3 / 2Bon | 3 / 3 / 2Bon | 5 / - / -Excellent |
Besoin d'un dimensionnement industriel ?
Nos techniciens se déplacent gratuitement sur tous les sites industriels au Luxembourg : mesure du linteau, analyse des contraintes (vent, isolation, fréquence), recommandation de la famille de porte et motorisation adaptée. Devis gratuit et rapide.

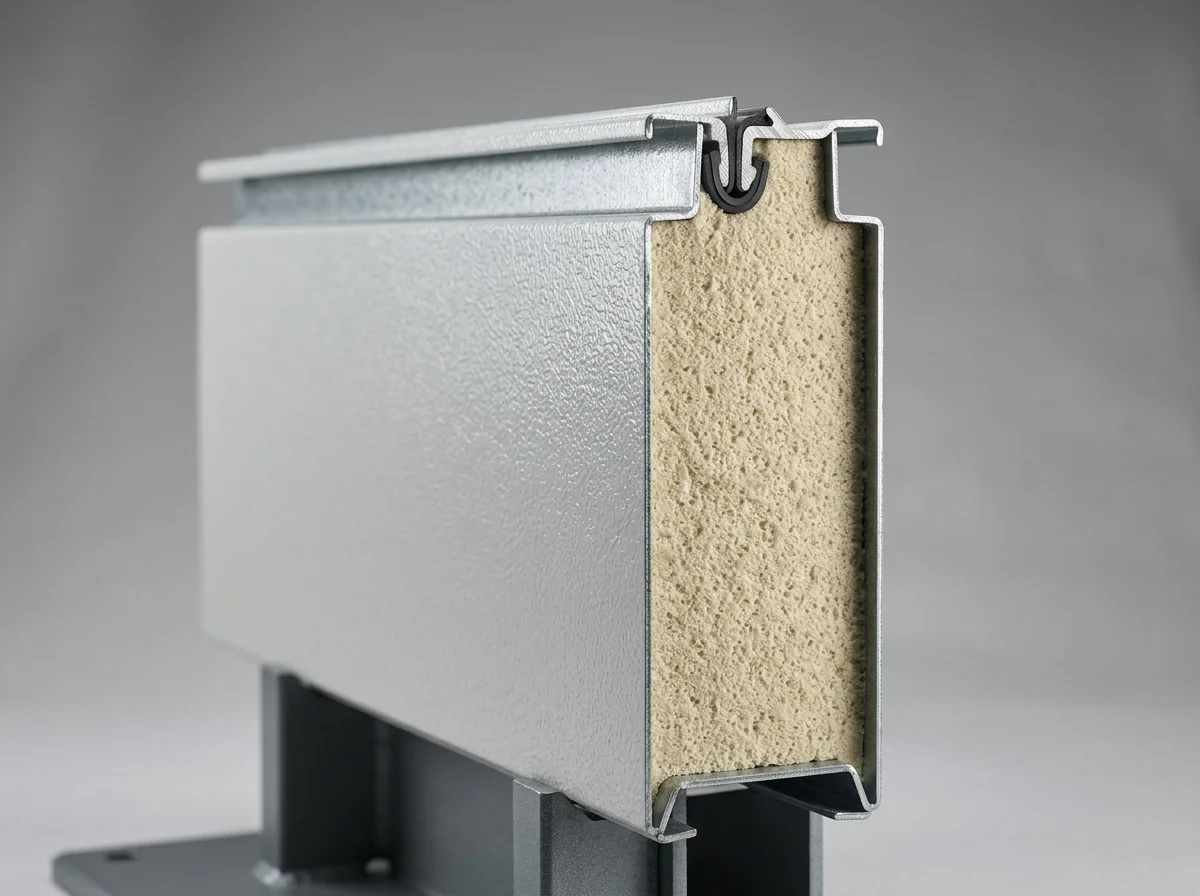

Performance thermique & technique
Le coefficient U des portes industrielles Hörmann couvre toute la gamme des besoins. Le SPU F42 atteint U = 1,0 W/m²K (porte montée) - suffisant pour la majorité des halls non chauffés. Avec le ThermoFrame (rupture de pont thermique dans le dormant), il descend à U = 0,94 W/m²K (porte posée de 5 × 5 m). Le SPU 67 Thermo est le leader : U = 0,62 W/m²K monté, U = 0,51 W/m²K avec ThermoFrame - la meilleure isolation de la gamme industrielle Hörmann, sur des surfaces jusqu'à 80 m².
Le poids du tablier varie selon le type de panneau et le vitrage ; il conditionne le choix du moteur et la structure du linteau. L'ALR F42 à bardage affleurant nécessite un habillage extérieur (bois, Alucobond, HPL) qui alourdit l'ensemble, et les versions entièrement vitrées ALR F42 Glazing sont plus lourdes qu'une porte à panneaux pleins : le choix de la motorisation (WA 500 ou WA 500 FU) se fait sur la base du poids réel calculé pour chaque projet.

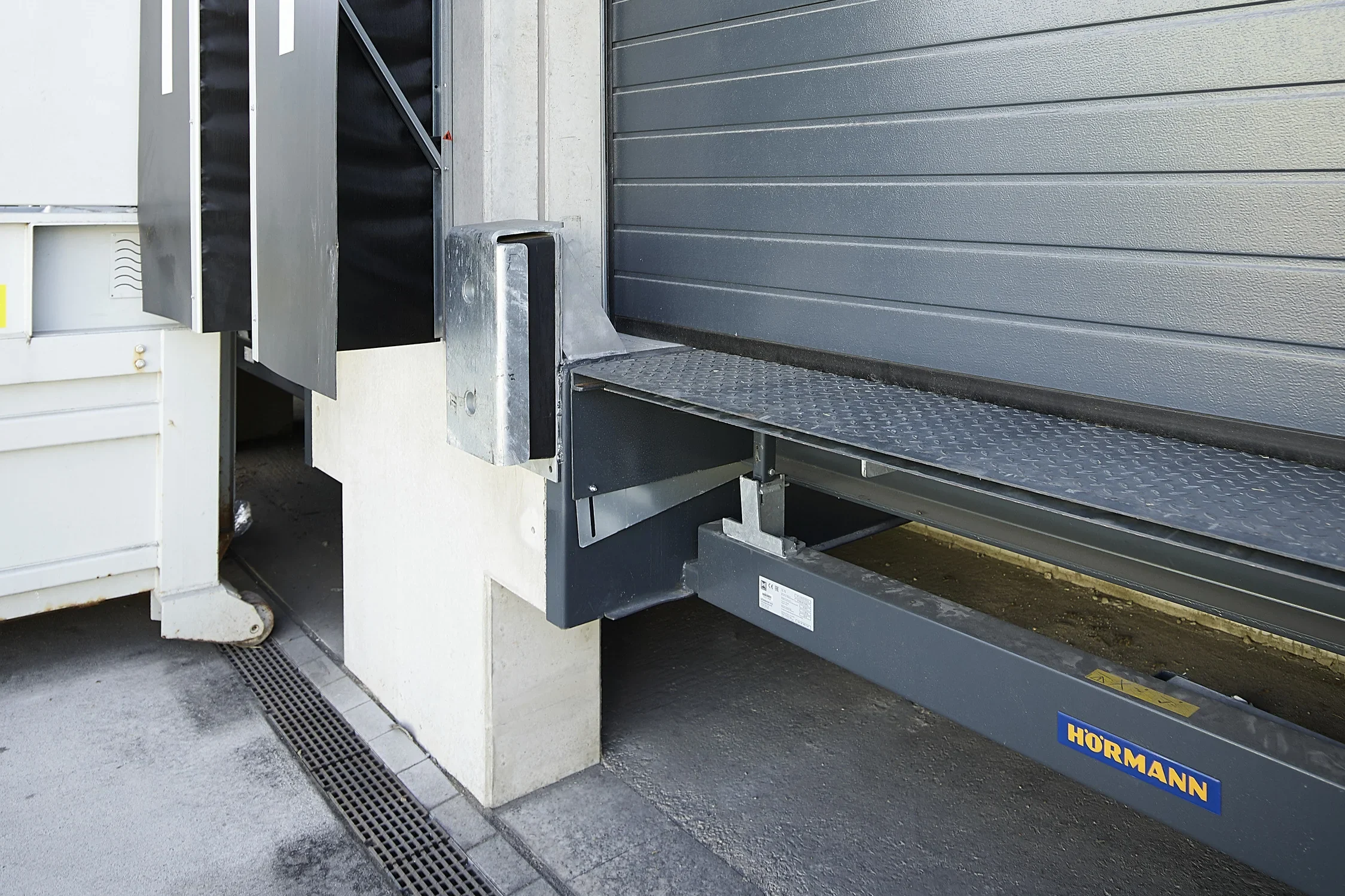

L'étanchéité périphérique des sectionnelles industrielles repose sur des joints EPDM à double lèvre entre les panneaux et un joint bas souple. Le SPU 67 Thermo ajoute un joint périphérique continu sur le dormant avec ThermoFrame, qui, avec le set d'étanchéité, porte la perméabilité à l'air en classe 4 (classe 2 en standard). Pour les environnements froids (Ardennes luxembourgeoises à -15 °C), cette étanchéité est critique, surtout sur des surfaces de 30-75 m².
L'affaiblissement acoustique est un critère industriel souvent négligé. Le SPU F42 atteint un affaiblissement acoustique Rw = 25 dB (24 dB avec portillon). La version HS 7030 Acoustic monte à 31 dB grâce à un panneau spécifique et des joints renforcés. Pour les halls industriels en zone urbaine (Luxembourg-ville, Esch-sur-Alzette) ou à proximité d'habitations, chaque décibel compte dans l'acceptabilité du projet.
Le portillon incorporé est une option industrielle stratégique : passage de 940 mm (panneau 42 mm) ou 905 mm (panneau 67 mm), seuil inox extra-plat de 10 mm au centre / 5 mm sur les bords, adapté aux personnes à mobilité réduite. Il peut servir d'issue de secours (Fluchttür) jusqu'à 5 500 mm de largeur de porte principale, évitant l'installation d'une sortie de secours séparée. C'est une économie significative en génie civil.
La résistance anti-effraction RC2 est disponible en option sur les sectionnelles industrielles. Pour les sites logistiques sensibles, les entrepôts de valeur ou les garages de véhicules de service, cette certification garantit que la porte résiste 3 minutes à une tentative d'effraction avec des outils courants (pied-de-biche, tournevis, masse).

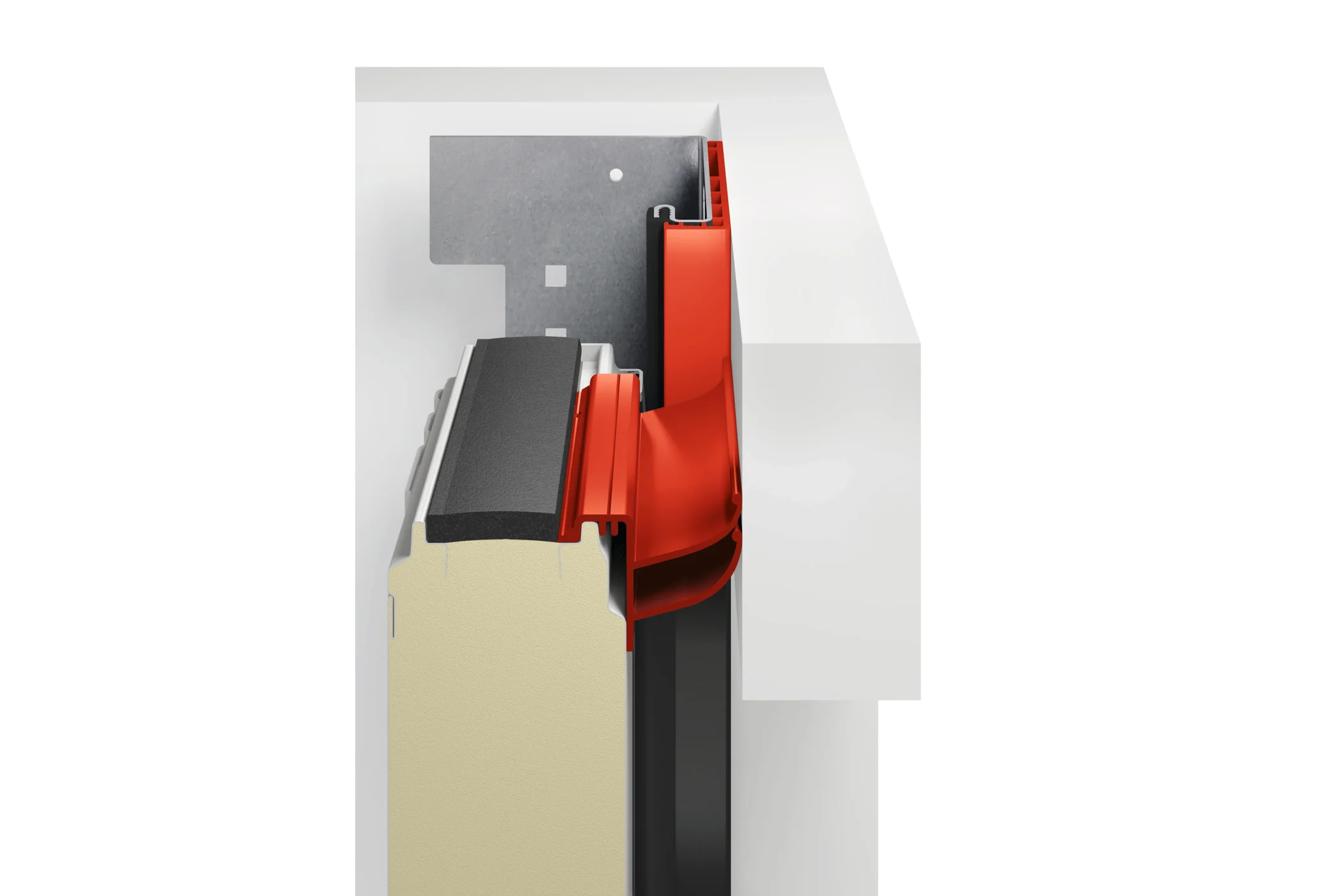

ThermoFrame industriel : rupture de pont thermique intégrée dans le dormant, réduisant les déperditions jusqu'à 21 % sur une porte SPU 67 Thermo de 3 000 × 3 000 mm. Un gain critique sur des surfaces de 30 à 75 m².
« Sur un site logistique, la porte n'est pas un accessoire - c'est un goulot d'étranglement potentiel. Une HS 7030 ouvre jusqu'à 2,5 m/s, contre 1,0 m/s au mieux pour une sectionnelle industrielle motorisée (WA 500 FU). Sur des dizaines d'ouvertures par jour, le temps gagné se transforme en productivité. Le calcul est vite fait. »
Budget & niveaux de gamme
3 niveaux de porte industrielle couvrent la majorité des besoins au Luxembourg. Du SPU F42 standard au SPU 67 Thermo premium en passant par la HS 7030 pour l'usage intensif, chaque niveau répond à un cahier des charges différent. Pose, réglage et mise en service inclus.
SPU F42
Sectionnelle industrielle 42 mm, U = 1,0 W/m²K porte posée, dimensions jusqu'à 8 × 7,5 m, jusqu'à 50 000 manœuvres en standard (200 000 avec l'équipement longue durée en option), classe vent 3 (4 jusqu'à 4 000 mm de large), eau 3, air 2. Motorisation WA 300 S4 ou WA 500 incluse. Large choix de coloris RAL. Le standard industriel pour la majorité des applications au Luxembourg.
- Panneau 42 mm mousse PU
- U = 1,0 W/m²K (porte posée)
- Dimensions jusqu'à 8 × 7,5 m
- 200k cycles (option)
- Classe vent 3 / eau 3 / air 2
- Motorisation WA 300 S4 ou WA 500

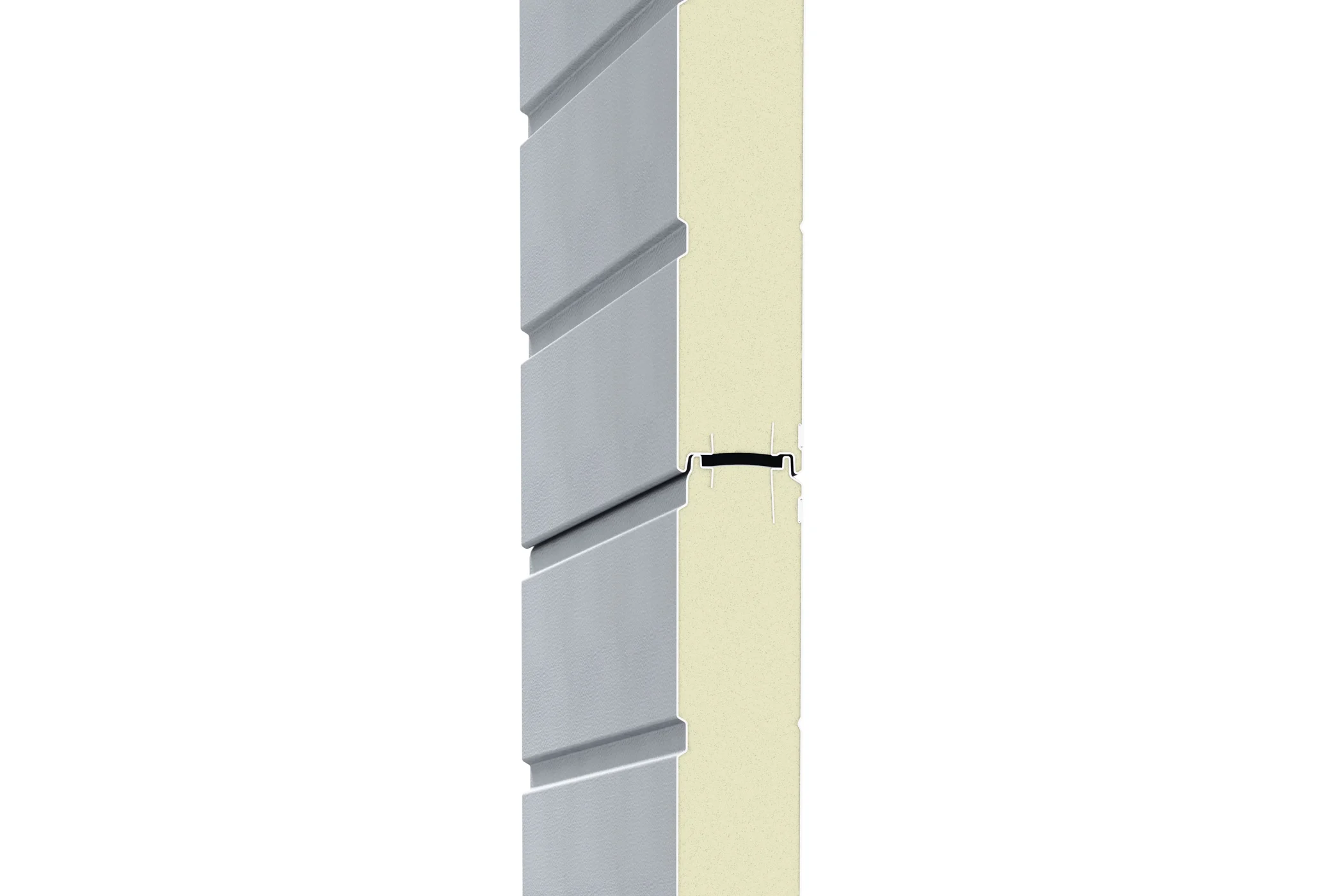

SPU 67 Thermo
Sectionnelle haute isolation 67 mm, U = 0,51 W/m²K porte posée avec ThermoFrame (0,62 sans), jusqu'à 10 × 8 m, jusqu'à 50 000 manœuvres en standard (200 000 avec l'équipement longue durée en option). ThermoFrame compris dans cette offre (rupture de pont thermique, jusqu'à 21 % de mieux), joints périphériques continus. Idéal pour les halls chauffés, l'agroalimentaire et les bâtiments exigeants en performance énergétique.
- Panneau 67 mm mousse PU
- U = 0,51 W/m²K porte posée + ThermoFrame
- ThermoFrame (option, compris)
- Joints périphériques continus
- 200k cycles (option)
- Motorisation WA 500 ou WA 500 FU
HS 7030 PU 42
Porte rapide sectionnelle spirale, ouverture jusqu'à 2,5 m/s, conçue pour un usage intensif, U = 1,04 W/m²K (porte de 4 × 4 m avec ThermoFrame), RC2 de série. Idéale pour la logistique intensive, l'agroalimentaire et le cold store (IsoSpeed Cold 100 à -28 °C, U = 0,50). Version Acoustic à 31 dB disponible. Le gain de temps sur les flux intensifs justifie l'investissement.
- Ouverture 2,5 m/s
- Classe vent 5 (jusqu'à 5 m de large)
- U = 1,04 W/m²K
- RC2 anti-effraction de série
- Dimensions jusqu'à 8 × 6,5 m
- Version Acoustic 31 dB disponible
Les tarifs dépendent des dimensions, des options (portillon incorporé, vitrage, coloris RAL spécifique) et de la motorisation. Visite gratuite sur site industriel au Luxembourg, devis gratuit et rapide.
Obtenir mon devis industriel9 problèmes industriels fréquents
Les 9 problèmes les plus fréquents sur les portes industrielles Hörmann, avec cause probable, solution et niveau d'intervention. Les cas marqués « Pro » nécessitent un technicien certifié, les « Urgent » imposent l'arrêt immédiat de la porte.
| Problème | Cause probable | Solution | Niveau |
| La porte ne se ferme pas complètement | Cellules photoélectriques sales ou désalignées, obstacle dans les coulisses, fin de course déréglée. | Nettoyer les cellules (chiffon microfibre). Vérifier l'absence d'obstacle dans les rails. Si le problème persiste : recalibrage des fins de course par un pro. | DIY possible |
| Bruit anormal lors de l'ouverture | Rouleaux usés ou secs, ressorts détendus, chaîne/courroie détendue, guidage désaligné. | Vérifier visuellement l'état des rouleaux et du rail. Lubrifier les points de guidage (graisse lithium). Si les rouleaux sont endommagés : remplacement pro obligatoire. | Pro conseillé |
| La porte se bloque en position intermédiaire | Protection thermique du moteur activée (surutilisation), détection d'obstacle déclenchée, coupure de courant. | Laisser le moteur refroidir 15-20 minutes. Vérifier l'absence d'obstacle. Si la porte est bloquée en position ouverte : débrayage manuel disponible sur la plupart des motorisations industrielles. | DIY possible |
| Fuites d'air importantes sous la porte | Joint bas usé ou déformé, seuil dégradé, pression du vent supérieure à l'étanchéité du joint. | Remplacer le joint bas (pièce standard). Vérifier l'état du seuil. Si les infiltrations persistent avec un joint neuf : vérifier la planéité du sol (pro pour recalage). | DIY possible |
| La porte vibre fortement par vent fort | Classe de résistance au vent insuffisante pour l'exposition du site, crochets anti-déboîtement absents ou usés. | Vérifier la présence et l'état des crochets anti-déboîtement (sécurité obligatoire EN 12604). Si la porte n'est pas classée pour le vent du site : renforcement ou remplacement nécessaire (pro). | URGENT - Stop |
| Le moteur force et disjoncte | Ressorts déséquilibrés, panneau trop lourd pour le moteur, obstacle mécanique, câble de ressort cassé. | Vérifier l'équilibrage de la porte (débrayer et lever manuellement - la porte doit rester en position). Si les ressorts sont en cause : intervention pro urgente (danger de chute du panneau). | URGENT - Stop |
| Condensation importante sur le panneau | Panneau simple paroi ou isolation insuffisante (U élevé), écart de température important entre l'intérieur chauffé et l'extérieur froid, ventilation insuffisante du hall. | Améliorer la ventilation du hall (aérateurs hauts/bas). Si la condensation persiste : remplacer par un panneau double paroi isolé (SPU 67 Thermo, U = 0,62 W/m²K porte posée, 0,51 avec ThermoFrame). Diagnostic thermique recommandé. | Pro conseillé |
| Le portillon incorporé ne verrouille pas | Serrure déréglée, gâche usée, seuil du portillon déformé empêchant la fermeture complète. | Vérifier l'alignement de la serrure et de la gâche. Ajuster si nécessaire. Si le seuil est déformé : remplacement du seuil inox par un pro (pièce spécifique, 10 mm d'épaisseur). | DIY possible |
| La porte rapide HS 7030 affiche un code défaut | Cellule de sécurité obstruée, encodeur de position déréglé, variateur en défaut, obstacle dans la zone de détection. | Consulter le code défaut dans le manuel HS 7030. Nettoyer les cellules de sécurité. Réinitialiser le variateur (coupure 30 secondes). Si le défaut persiste : diagnostic pro avec l'application BlueControl. | Pro conseillé |
En cas de doute, appelez-nous au +352 35 53 78. Diagnostic gratuit par téléphone avant intervention sur site industriel.
Routine d'entretien préventif
La norme EN 12635 impose un entretien annuel minimum pour les portes industrielles. Avec des portes conçues pour un usage intensif, la maintenance préventive est critique pour la sécurité et la longévité. Voici le programme recommandé par Hörmann et appliqué par Fermelux.
Test de sécurité & cellules
Tester l'auto-inverse (barrière de sécurité) : placer un objet pendant la fermeture - la porte doit remonter. Nettoyer les cellules photoélectriques. Vérifier les boucles de sol (portes rapides).
Nettoyage & lubrification
Nettoyer les coulisses de guidage et les rouleaux. Lubrifier les points mobiles (graisse lithium, jamais de WD-40). Vérifier l'état des joints EPDM périphériques et du joint bas.
Contrôle des ressorts & câbles
Vérifier la tension des ressorts de compensation (pièces d'usure à remplacer selon le nombre de cycles prévu). Inspecter les câbles de ressort (aucun fil cassé). Tester le débrayage manuel.
Maintenance complète certifiée
Diagnostic complet par technicien certifié : recalibrage des fins de course, test de conformité EN 12453/12604, contrôle de l'équilibrage, vérification électrique (moteur, variateur, câbles), rapport d'intervention signé.
Produits recommandés
- Graisse lithium pour guidage et rouleaux
- Spray silicone pour joints EPDM
- Chiffon microfibre pour cellules
- Nettoyant industriel pour panneaux acier
À éviter absolument
- WD-40 sur les rails (attire la poussière industrielle)
- Modifier les fins de course au-delà des spécifications
- Ignorer un code défaut sur porte rapide
- Intervenir sur les ressorts sans formation (danger de mort)
- Négliger l'entretien annuel EN 12635 (assurance invalide)
Normes industrielles obligatoires
Les portes industrielles sont soumises à des normes européennes strictes. Le non-respect engage la responsabilité de l'exploitant. Voici les normes applicables et ce que vous devez vérifier.
Conformité requise
- EN 12453 - Force dynamique ≤ 400NLa force dynamique maximale de la porte en mouvement ne doit pas dépasser 400N. Toutes les motorisations Hörmann intègrent un limiteur de force calibré. Vérification annuelle obligatoire.
- EN 12604 - Crochets anti-déboîtementLes portes sectionnelles doivent être équipées de crochets anti-déboîtement empêchant la chute du panneau en cas de rupture de ressort. Présence obligatoire, vérification semestrielle.
- EN 12635 - Entretien annuel obligatoireTout exploitant doit faire entretenir ses portes industrielles au minimum une fois par an par un technicien compétent. Le rapport d'intervention doit être conservé 5 ans.
- Cellules photoélectriques & barrièresLes portes motorisées doivent disposer d'au moins un dispositif de protection contre l'écrasement (cellules photoélectriques ou barrière immatérielle). Les portes rapides exigent une double détection (cellules + boucle de sol).
Jamais sans pro
- Ressorts de compensation sous tensionLes ressorts torsion stockent une énergie considérable. Toute intervention sans outil spécifique et formation est mortelle. Confier exclusivement à un technicien certifié.
- Câbles de ressort cassésUn câble de rompu = risque de chute immédiate du panneau. Arrêt immédiat de la porte, balisage de la zone, appel pro urgent. Ne jamais tenter de remonter la porte manuellement.
- Variateur non paramétréUn variateur de vitesse mal paramétré (accélération, décélération, force max) peut rendre la porte dangereuse. Le paramétrage initial et les modifications sont réservés à un technicien.
- Absence de marquage CEToute porte industrielle doit porter le marquage CE avec déclaration de conformité. En l'absence : la porte n'est pas conforme, l'assurance peut refuser de couvrir un sinistre.
Responsabilité de l'exploitant
En cas d'accident sur une porte industrielle non entretenue ou non conforme, la responsabilité pénale de l'exploitant est engagée. Le registre d'entretien est votre preuve de diligence. Fermelux propose un contrat d'entretien annuel incluant la vérification EN 12453/12604 et le rapport de conformité.
